技术参数
MODEL | GST-720 | GST-800 | GST-1020 | GST-1050 |
最大纸张尺寸(毫米) | 720×520 | 800×600 | 1020×720 | 1050×750 |
最小纸张尺寸(毫米) | 350×270 | 350×270 | 560×350 | 560×350 |
最大印刷尺寸(毫米) | 720×510 | 800×590 | 1020×710 | 1050×720 |
*纸张厚度(g/m2) | 90-250 | 120-250 | 90-350 | 90-420 |
*印刷速度(p/h) | 500--3000 | 600—3000 | 600—3000 | 600—4000 |
网框尺寸:(mm) | 880×880 | 1070×1070 | 1280×1140 | 1300×1170 |
总功率:(kw) | 8 | 11 | 15 | 15 |
总重量:(公斤) | 3500 | 4000 | 5500 | 5500 |
外形尺寸(mm) | 3000×2300×1700 | 3500×2480×1710 | 3900×2900×1800 | 3800×3100×1800 |
主要特点
1、采用变频制动电机驱动,整机在三菱PLC集中控制下运行。WEINVIEW-触摸屏操作界面显示所有功能数据,使打印操作更加简单方便;
2、采用日本KEYENCE自动光纤定位检测,无纸、卡纸自动升降,减少打印纸张浪费;
3、完善的报警系统,提示操作人员进行准确的故障排除,维修方便快捷;
4、全部电器元件采用施耐德、三菱、欧姆龙原装进口,大大提高了电气系统的稳定性,减少了维护检修
5、印版滚筒采用不锈钢316L材质,精密耐用。纸齿弹性范围灵活设计,方便随时打印不同厚度的纸张;
6、出纸板可90度翻转,便于清洗网版。屏幕可上下、前后、左右位置调整
7、集中润滑控制系统:主要传动部件自动润滑,有效延长使用精度和机器寿命。大部分轴承采用NTN和NSK品牌

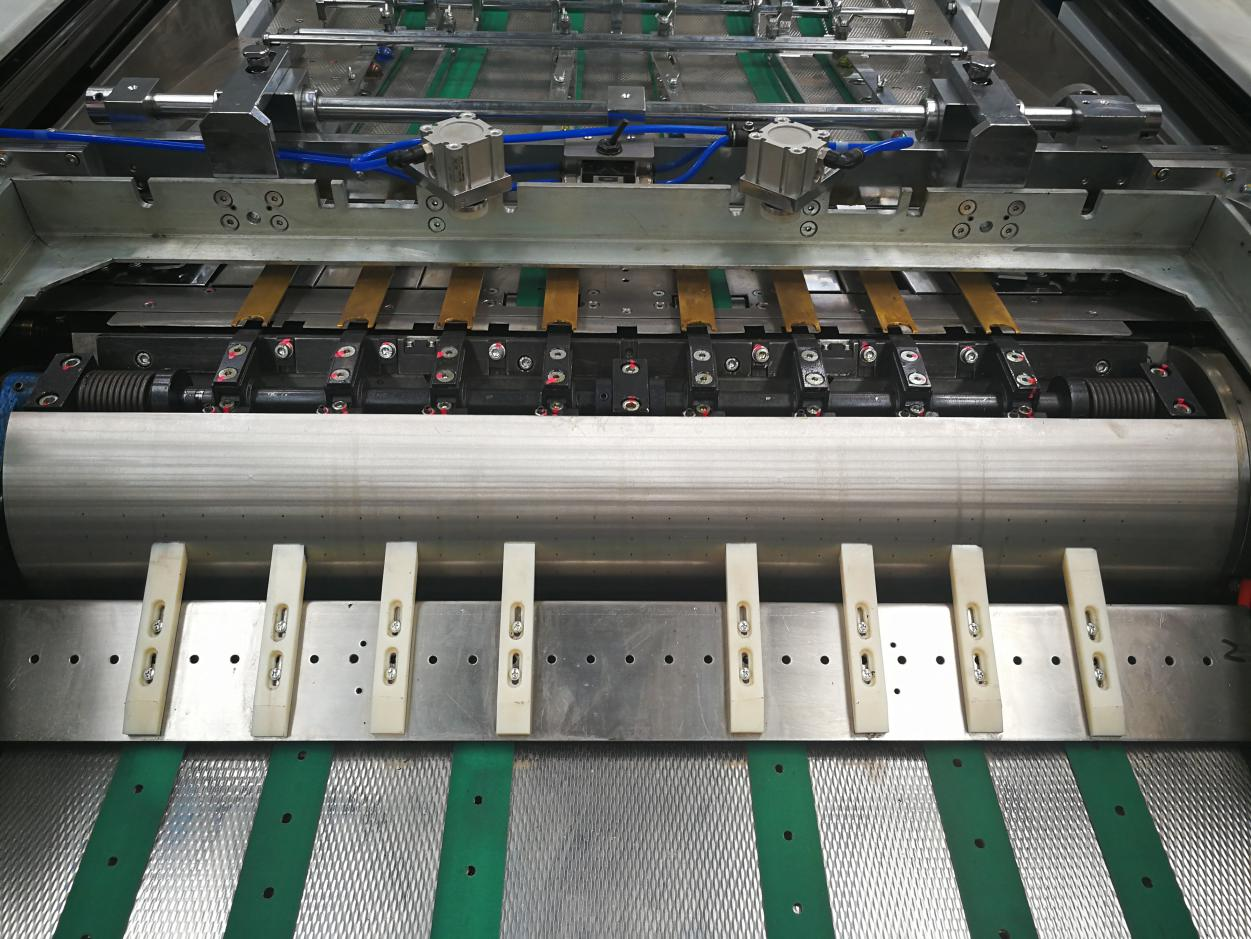

尼龙块保护滚筒表面,纸台吸力可调,厚薄纸均适用
德国进口手柄。日本THK直线导轨
网框可拉出结构,清洗方便
筛网挂钩使网布张力更均匀

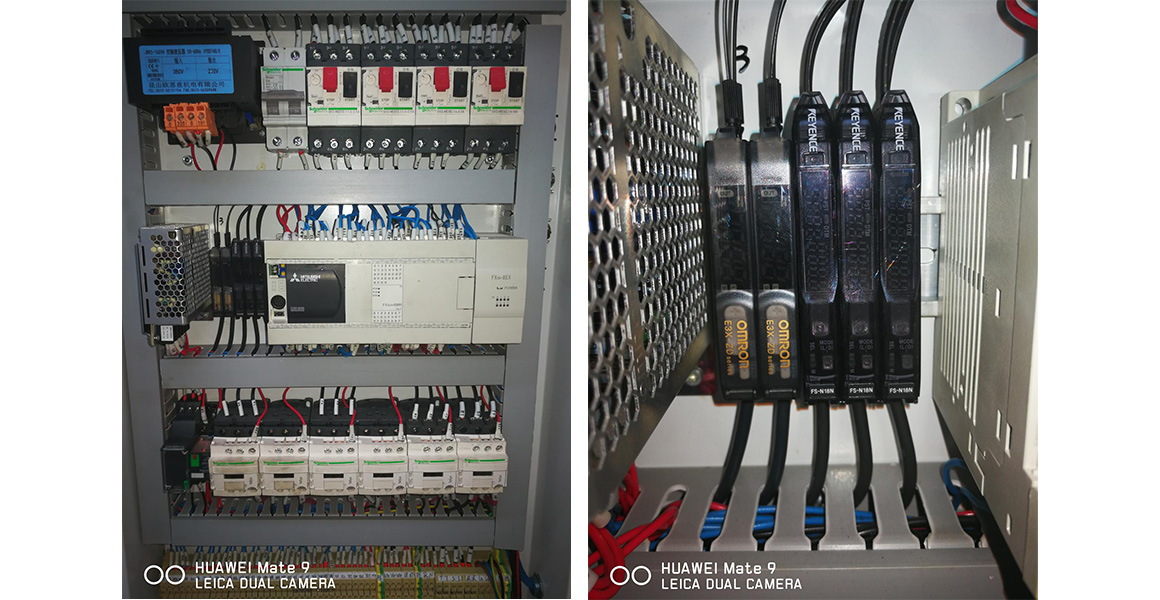

施耐德低压电器及按钮开关、三菱PLC、欧姆龙光电开关、KEYENCE光纤放大器等进口配件确保系统稳定运行

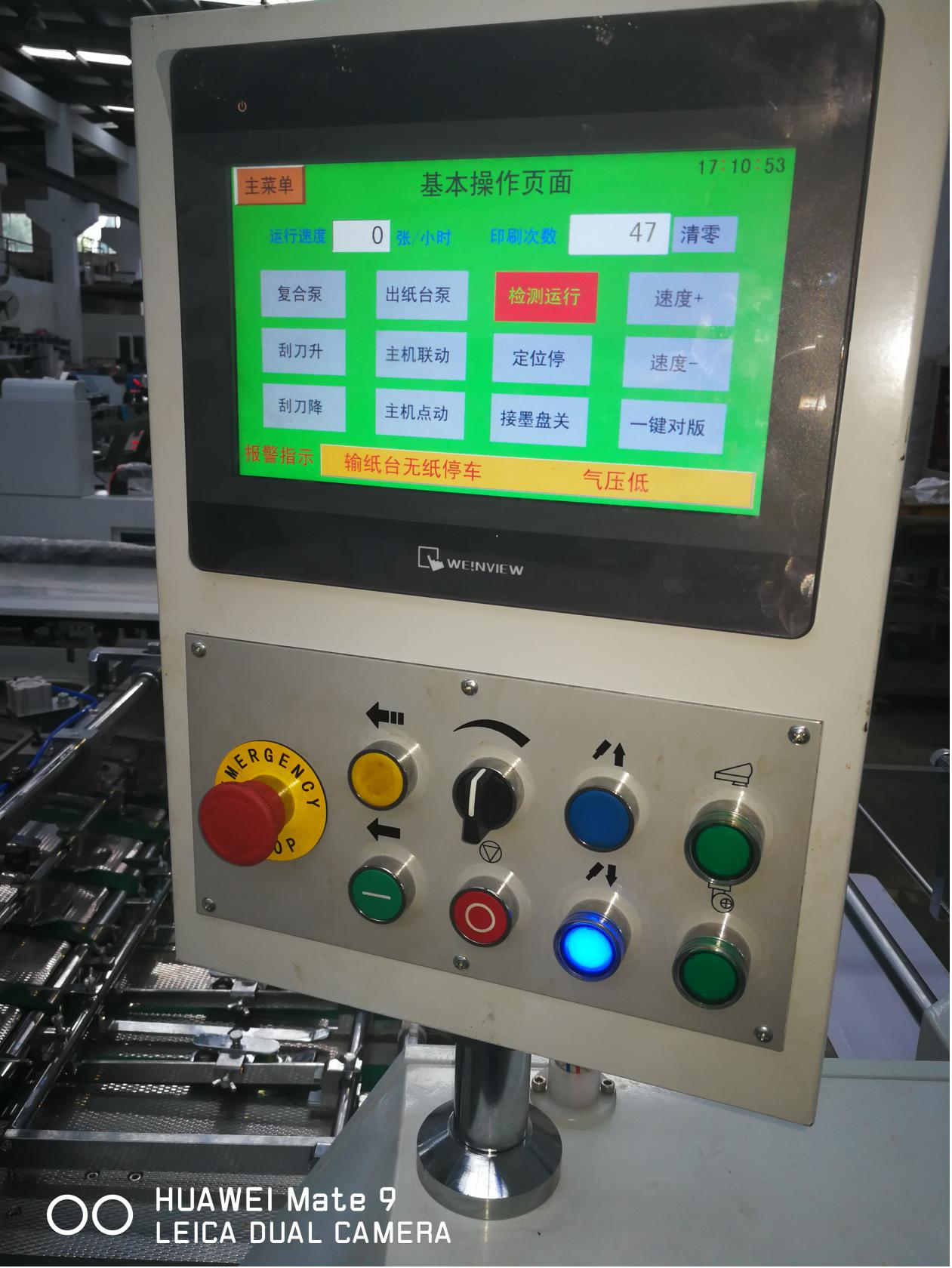

WEINVIEW-触摸屏,操作简单
GWD720 小门烘干机
1.GWD-720系列烘干机广泛用于烘干各种印刷溶剂型油墨和 油漆,如陶瓷贴花、信用卡和其他包装印刷等。
2.机器由加热部分和冷却部分组成;加热部分为全封闭隧道式结构,冷却部分为开放式无侧板结构;
3.加热件顶部装有电加热灯。通过固定在两个风箱内的风机和导条,使热风循环,使温度保持稳定;
4.机器带有数字温度控制器。侧板上安装一层,用于绝缘使用;
5.有两组排气装置,分别固定在加热部件的首尾;
6、冷却件顶部装有风扇,通过导杆吹干纸面;
7.本机可与自动印刷机组合使用。通过移动夹具可组成印刷-烘干-输送-码垛的自动化生产线。
技术参数
MODEL | GWD720 |
纸张尺寸 | 720×520mm |
最高设定温度 | 50℃ |
小门数 | 1480个 |
加热装置 | 3个部分 |
冷却装置 | 3个部分 |
便门 涂层 | 镀锌 |
总功率:(kw) | 22 |
总重量:(公斤) | 5500 |
外形尺寸(mm) | 19000×2000×2400mm |
