全自动丝印冷烫金/UV涂装生产线
生产线照片
平面图

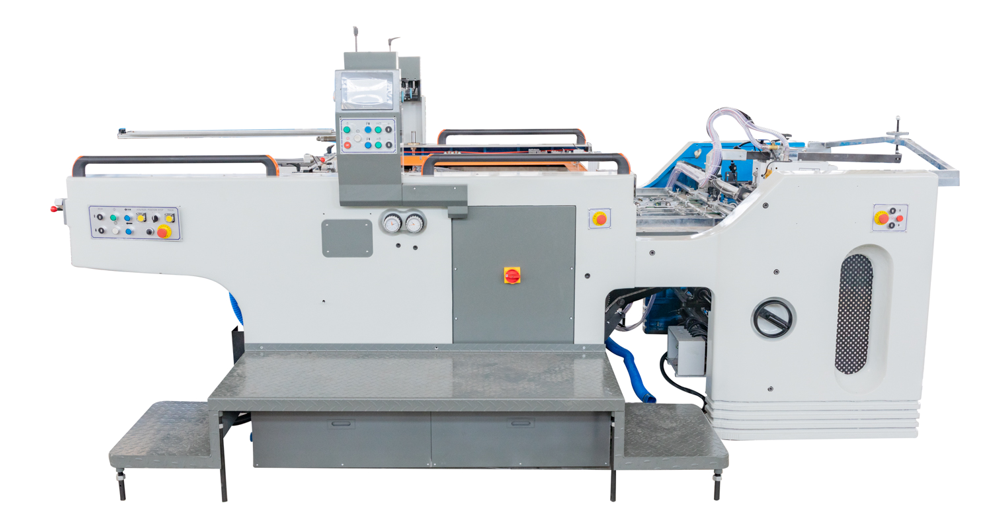

GST1050自动停机圆筒丝印机
主要特点:
1、采用变频专用制动电机驱动,整机采用三菱PLC可编程控制器集中控制操作,7寸彩色触摸屏操作界面,显示所有功能数据,打印操作更简单方便;
2、全程自动光纤定位检测,线路故障、无纸、卡纸刮刀自动升停或不停机,减少打印纸张的浪费;
3、设置完善的警铃报警系统,提示操作人员进行有针对性的故障排除,使维修方便快捷;
4、整套电器元件均采用施耐德、安川进口产品,大大提高了电气系统的稳定性,降低了维护检修的频率和难度;
5、铸铁机架及部分零部件经CNC“加工中心”精密加工,确保关键零件的精度,确保机器稳定、长期快速运行;
6、印版滚筒采用不锈钢316L材质,精密耐用;纸牙伸缩幅度设计灵活,在不同厚度、薄纸打印时方便随时调整;
7、可翻转90度的出纸台,双输送可调速皮带,实用尺寸纸张,方便清网、装卸;网板微调装置,可上下、前后、左右全方位调整;
8、优质灰口铸铁(HT250),壁板和底座采用铝模铸造,经过时效处理,再由进口大型三维加工中心加工,精度等级要求高,加工误差较小,操作整机更加稳定可靠。
9、集中润滑控制系统:主要传动部件自动润滑,有效延长使用精度和机器寿命;
10、外观采用环保底漆,经仔细打磨、喷漆,最后外表面罩清漆;
11、所有气动元件均采用台湾Airtac品牌,气泵采用贝克尔真空泵;
12、印刀和飞达平台独立刹车精确控制,压力均匀;
13、机器自动检测是否有纸,并自动加减速;
14、拉推侧放一键式气动切换装置
15、网框抽屉式设计,可整体拉出,方便网版的清洗和装卸,方便网版和印刷品的校准和调整。
主要技术参数
模型 | GST-1050 | GST-1020(可选) | GSP-1020(可选) |
最大限度。 纸张尺寸 | 1050×750MM | 1020×720MM | 1020X740mm |
分钟 纸张尺寸 | 500 X 350MM | 560×350MM | 500x350mm |
最大限度。 印刷尺寸 | 1050 X 740MM | 1020×710MM | 1020X720mm |
纸 厚度*1 | 90-420GSM | 100-350GSM | 120-350克/平方米 |
登记 准确性 | ≤0.10MM | ≤0.10MM | ≤0.1MM |
框架 尺寸 | 1300 × 1170MM | 1280 × 1140MM | 1280X1140mm |
利润 | ≤12MM | ≤12MM | ≤12MM |
印刷 速度*2 | 600-4000PCS/小时 | 500-3500PCS/小时 | 1000-3000 件/小时 |
力量 | 3P 380V 50HZ 11.0KW | 3P 380V 50HZ 11.0KW | 1280X1140mm |
重量 | 5500KGS | 5200KGS | 5000KGS |
全面的 尺寸 | 3750X3100X1750MM | 3900X2900X1800MM | 3600x2350x1300mm |
*1 取决于材料硬度
*2 取决于承印物的种类和印刷条件,数字可能会发生变化
评论:
配备独立的单张纸减速机构,送纸更稳定可靠
前规、拉规日本基恩士纤维检测;
输纸台光电检测是否有料,减速停机;
最新双张检测器
细节

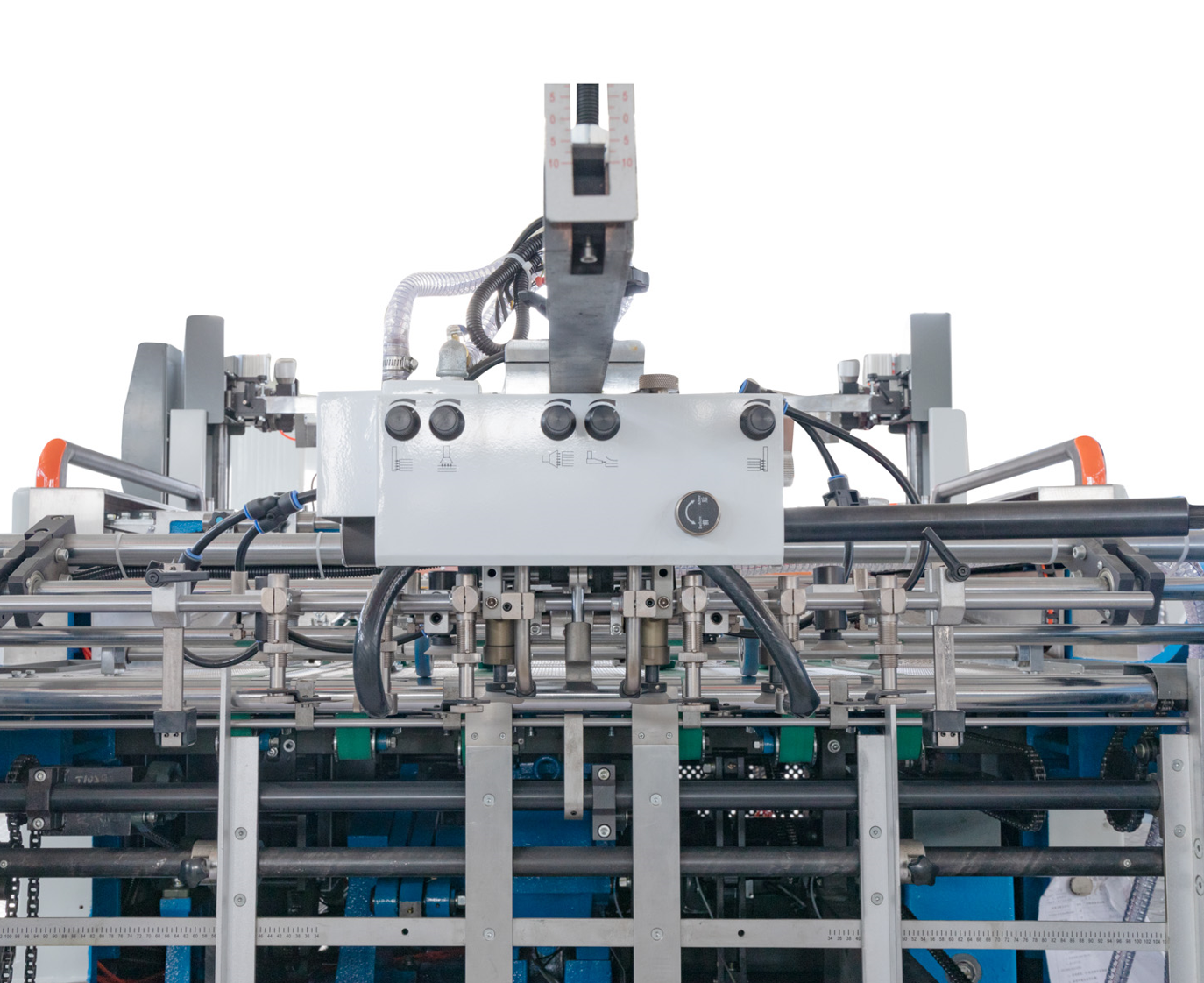

1. 飞达
独创胶印机后取纸技术,确保各类承印物送纸平稳顺畅。根据基材,可以轻松选择重叠或单张进纸。四吸四送喂料系统。

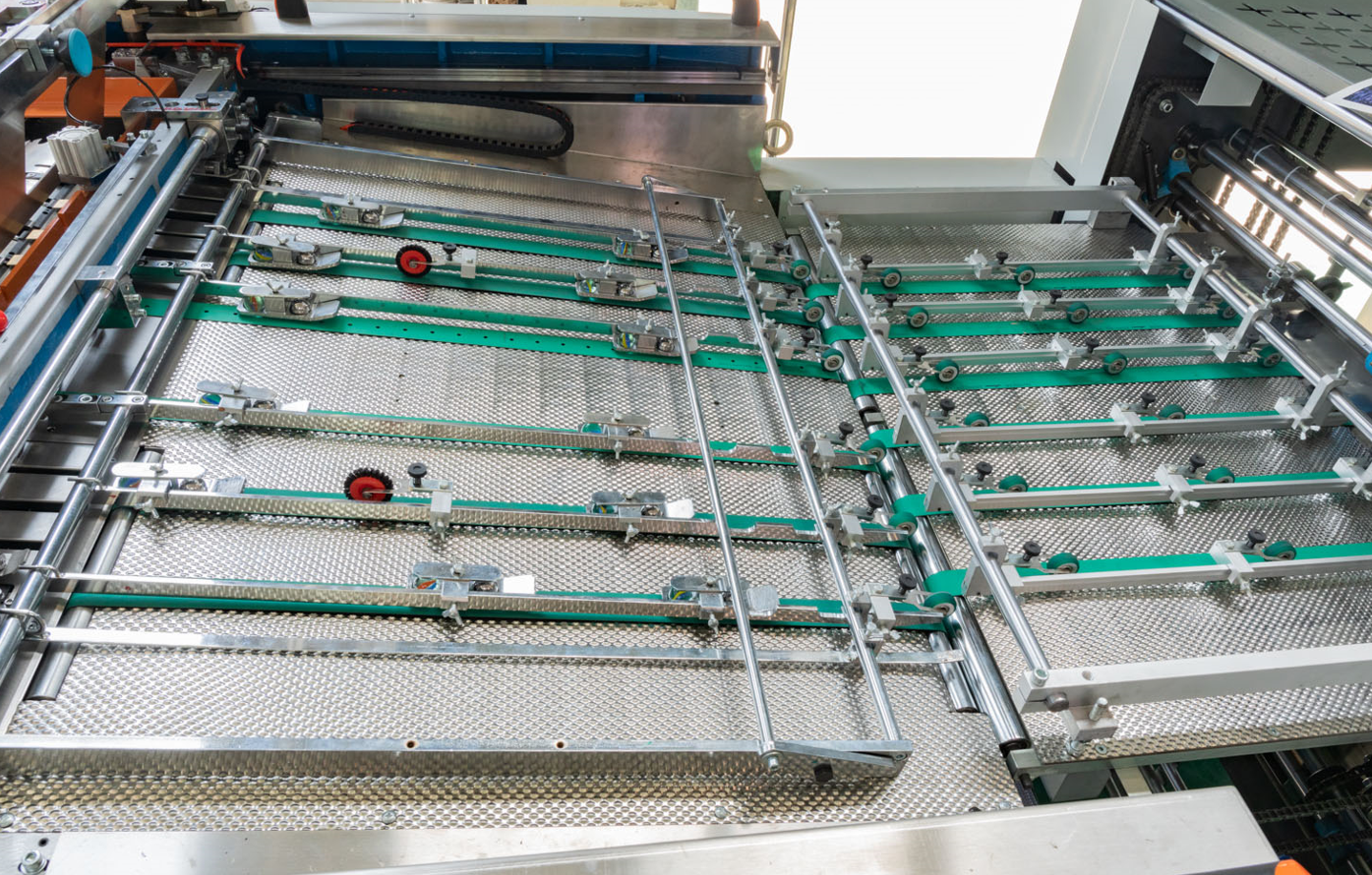

2、送货板
进口不锈钢输送板,静电小,摩擦小。橡胶和尼龙轮适合薄厚纸张调整

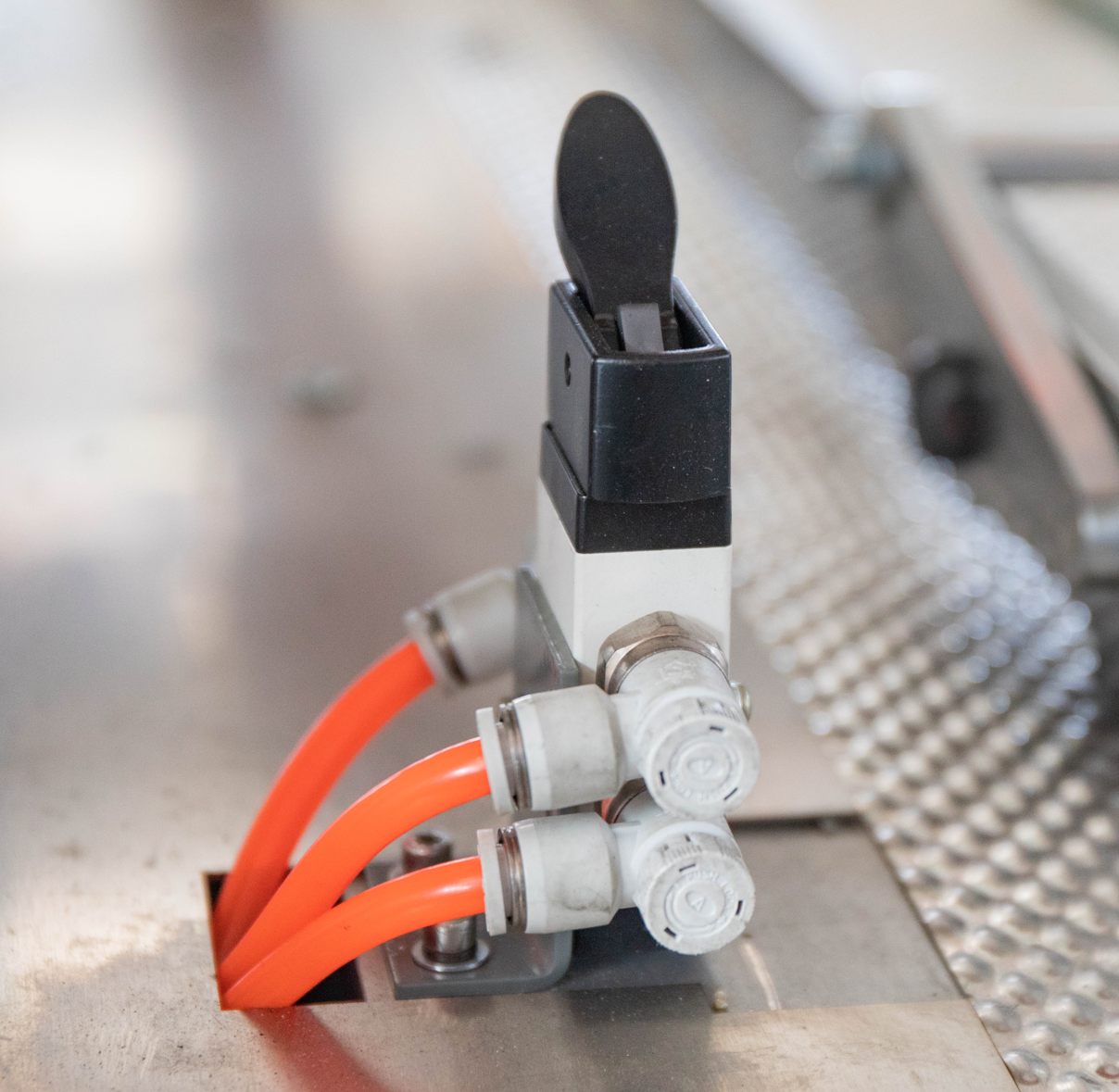

3. 全新设计的推拉式铺设
气动开关控制,轻松切换薄纸和厚纸,特别适用于电子瓦楞纸板印刷

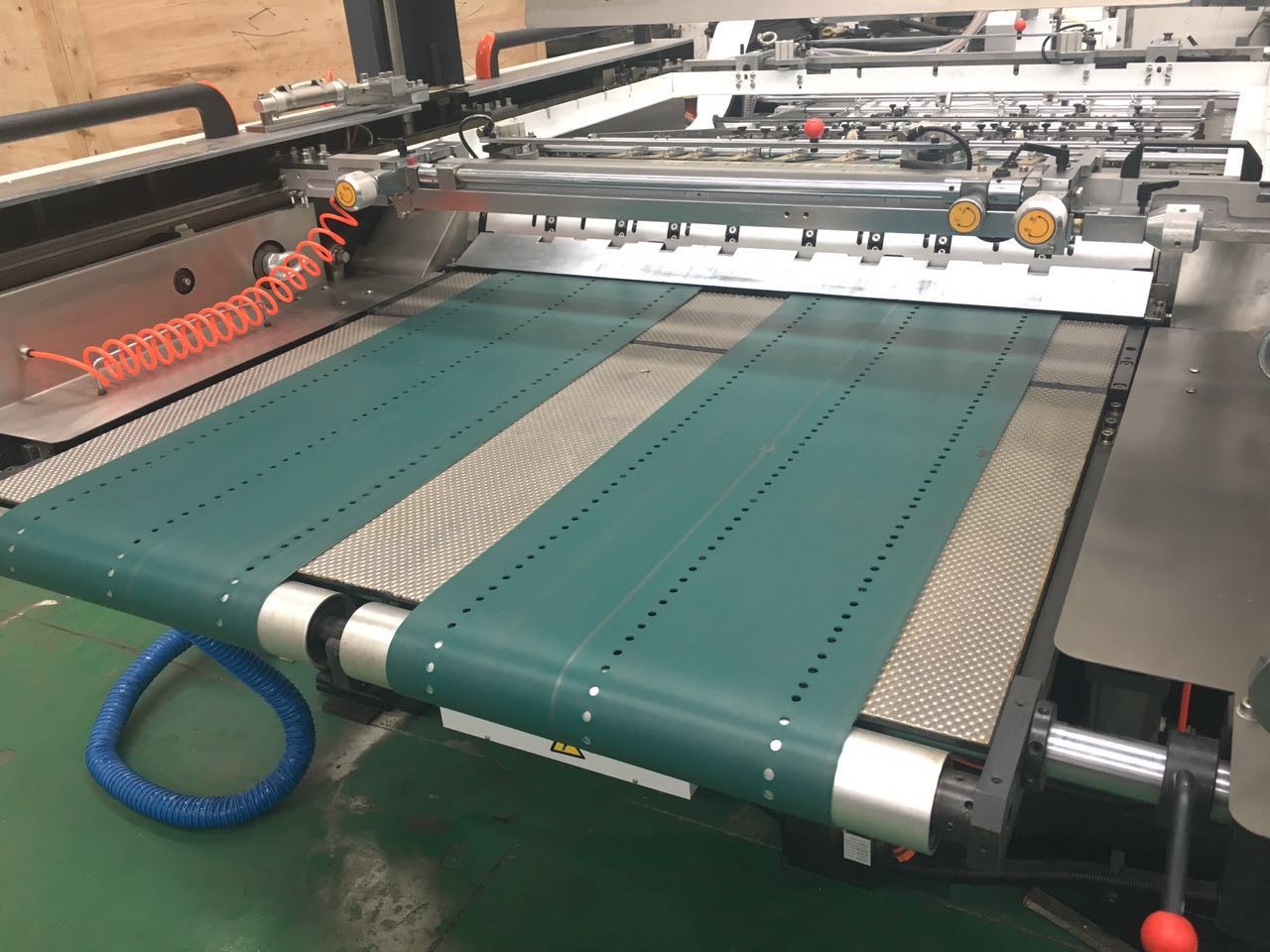

4.出纸表
双真空输送带,独立变频控制。适用于不同的纸张尺寸,避免损坏纸张并防止卡纸,
出纸台可翻转90度,方便网版清洁、装卸

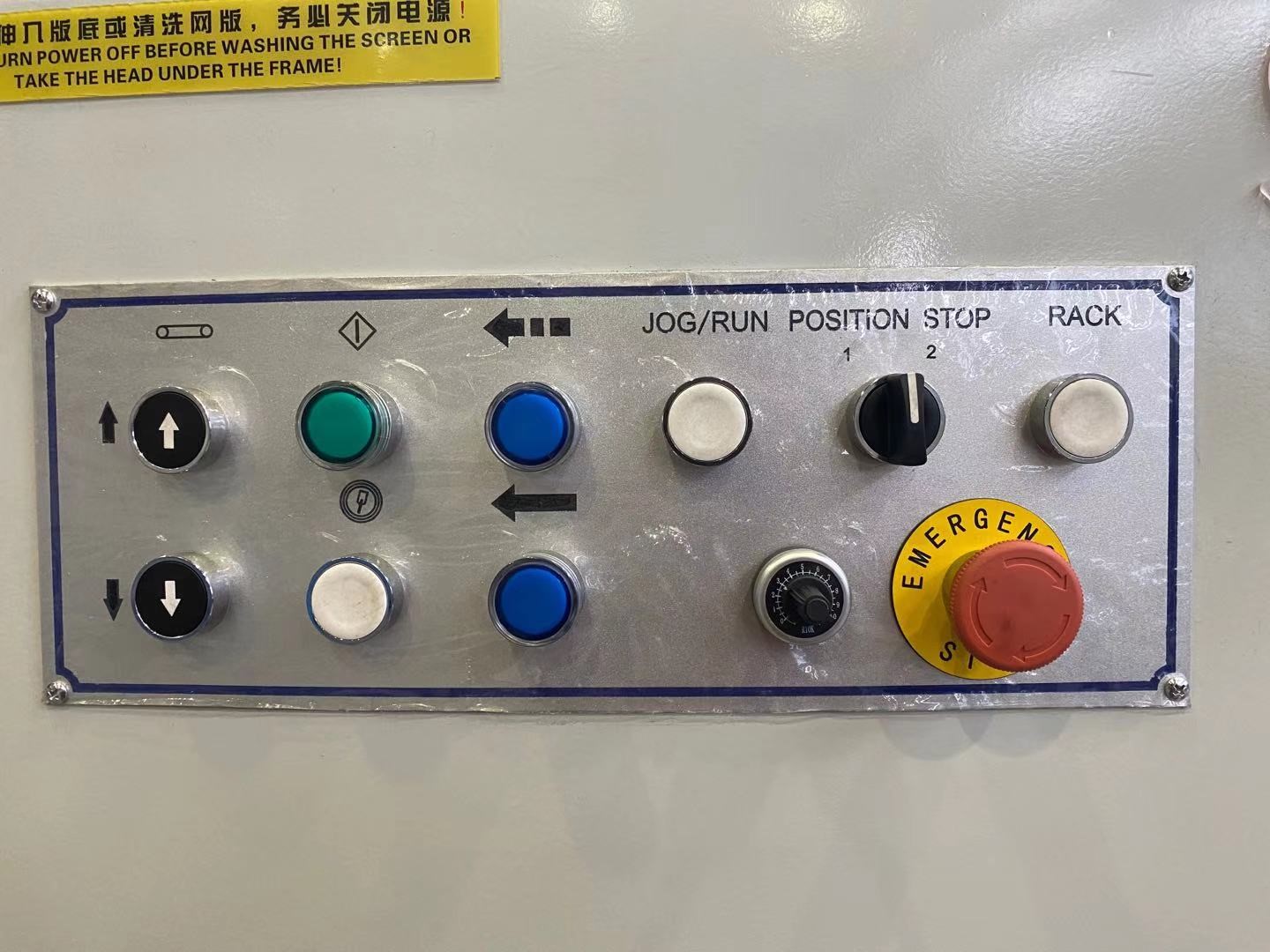

5、三菱PLC、安川变频元件,保证系统可靠性和稳定性,重新设计的操作面板操作更方便、人性化

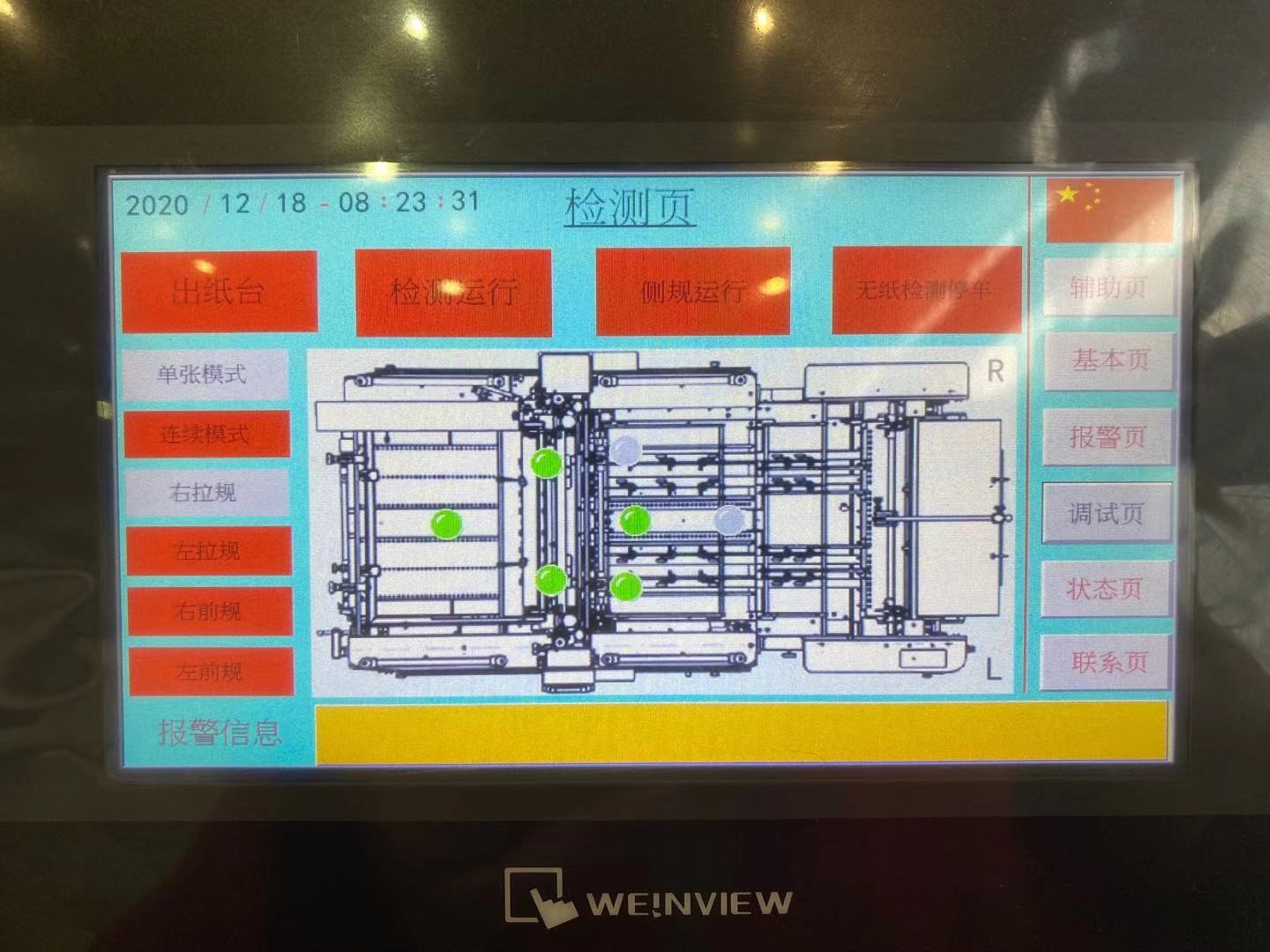

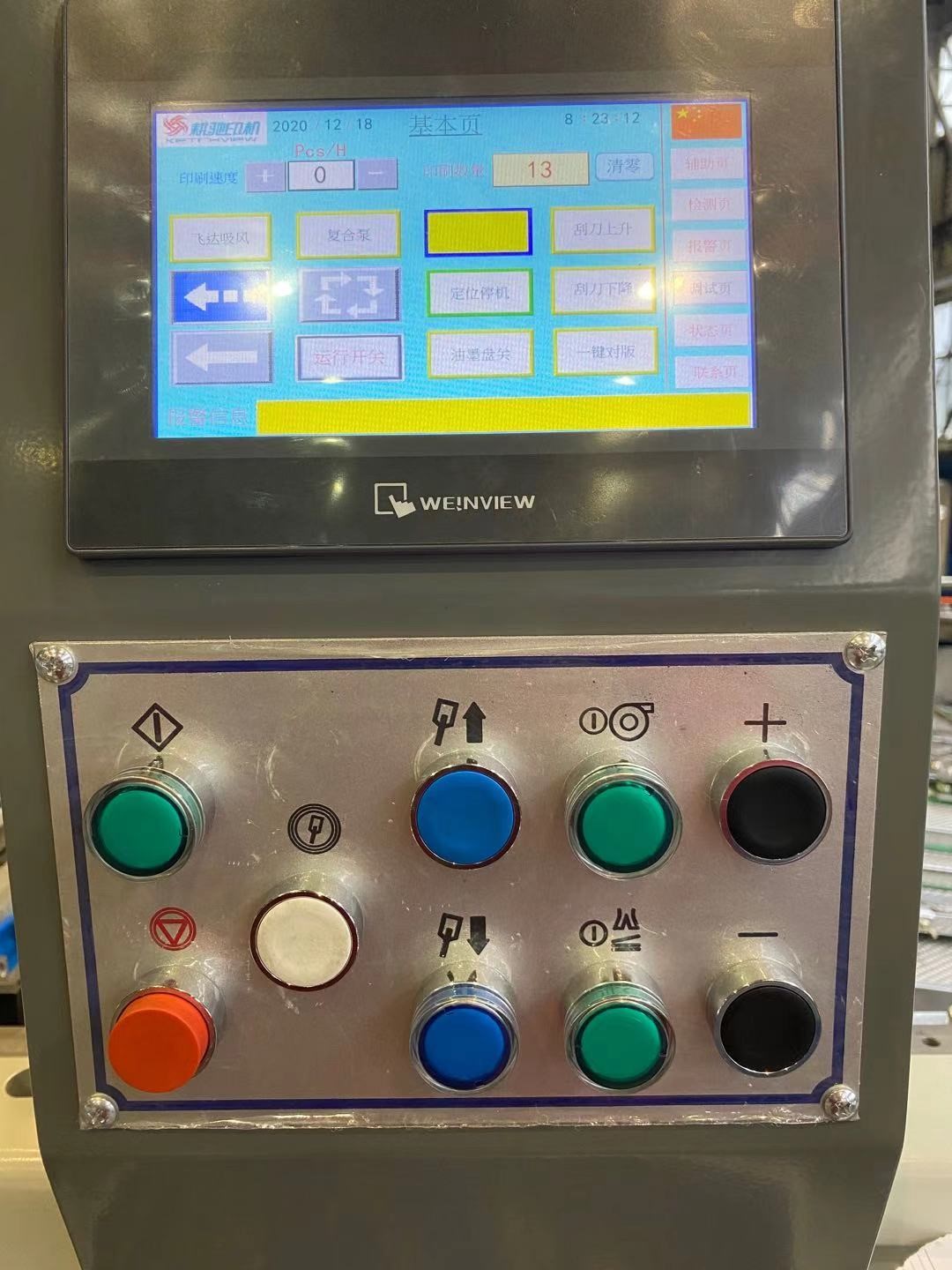

6.操作系统配备7英寸触摸屏,重新设计的界面使操作更加方便快捷,操作更加直观。
7、整套亚德客气动系统保压性能可靠,使用寿命长。
GST-1050配置清单
不。 | 姓名 | 品牌 | 型号规格 | 数量 |
1 | 热的 中继 | 魏德米勒 | ZB12C-1.6 | 1 |
2 | 热的 中继 | 魏德米勒 | ZB12C-4 | 3 |
3 | 按钮 | 泰怡 | ||
4 | 逆变器 | 安川 | HB4A0018 | 1 |
5 | 断路器 | 伊顿 | PKZMC-32 | 1 |
6 | 光纤 | 欧姆龙 | E32-CC200 | 2 |
7 | 放大器 | 欧姆龙 | E3X-NA11 | 2 |
8 | 光纤放大器 | 基恩士 | FU-6F FS-N18N | 7 |
9 | 限位开关 | 欧姆龙 | AZ7311 | 5 |
10 | 交换 力量 | 意思是 出色地 | DR-75-24 | 1 |
11 | 限制 转变 | 欧姆龙 | 1 | |
12 | 真空 泵 | 贝克尔 | KVT60 | 1 |
13 | 编码器 | HEDSS | SC-3806-401G720 | 1 |
14 | 触摸屏 | 威视 | SA12.1 | 1 |
15 | 接近开关 | 欧姆龙 | EZS-W23,EZS-W24 | 2 |
16 | 接线端子 | 魏德米勒 | N |
UVY-106CS 烫金机
描述 | 模型 | 功能 |
冷箔 冲压和全息图像传输 机器 | UVY-106CS | 冷烫金 局部UV光油 |
UVY-106CS转印机是我公司自主研发的高科技产品,该机组可与印刷机、UV涂布机、丝印机等设备配套使用,实现冷烫金工艺,节省成本和空间
设备荣获多项技术大奖,适用于烟盒、酒盒、化妆品盒、礼品盒等高档印刷

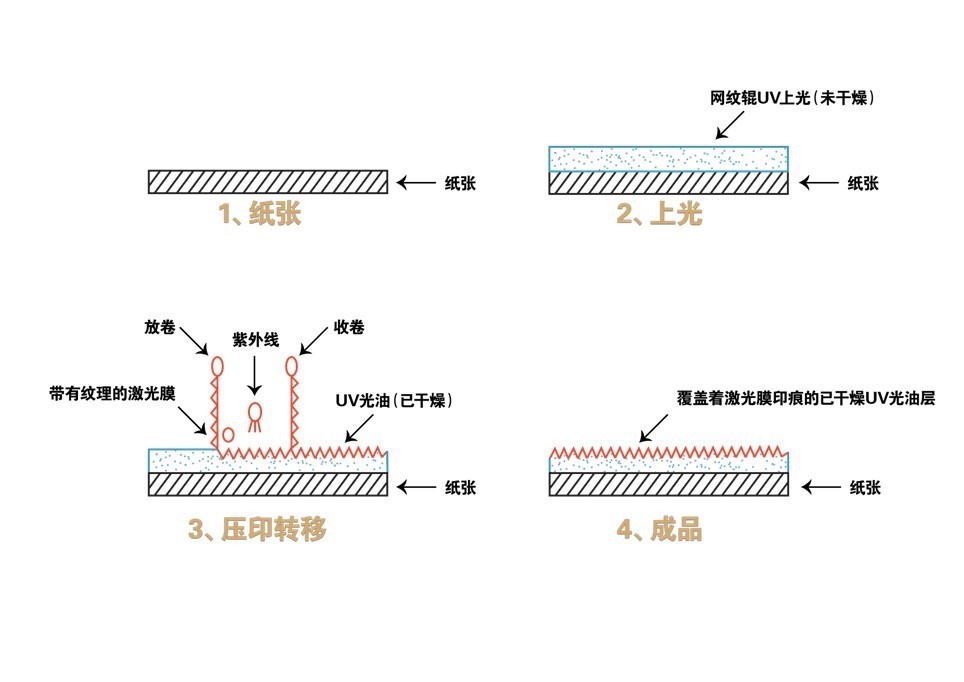

工艺流程
特征
节省材料
对印刷品有良好的保护作用,可避免上光工序,激光膜无需任何处理即可回收利用。与复合工艺相比,可节省资金。
环境保护
该工艺采用在印刷品半成品上压花的后处理方式,只在产品上留下镭射文字和图案,有利于废弃印刷品的回收利用或自然降解。

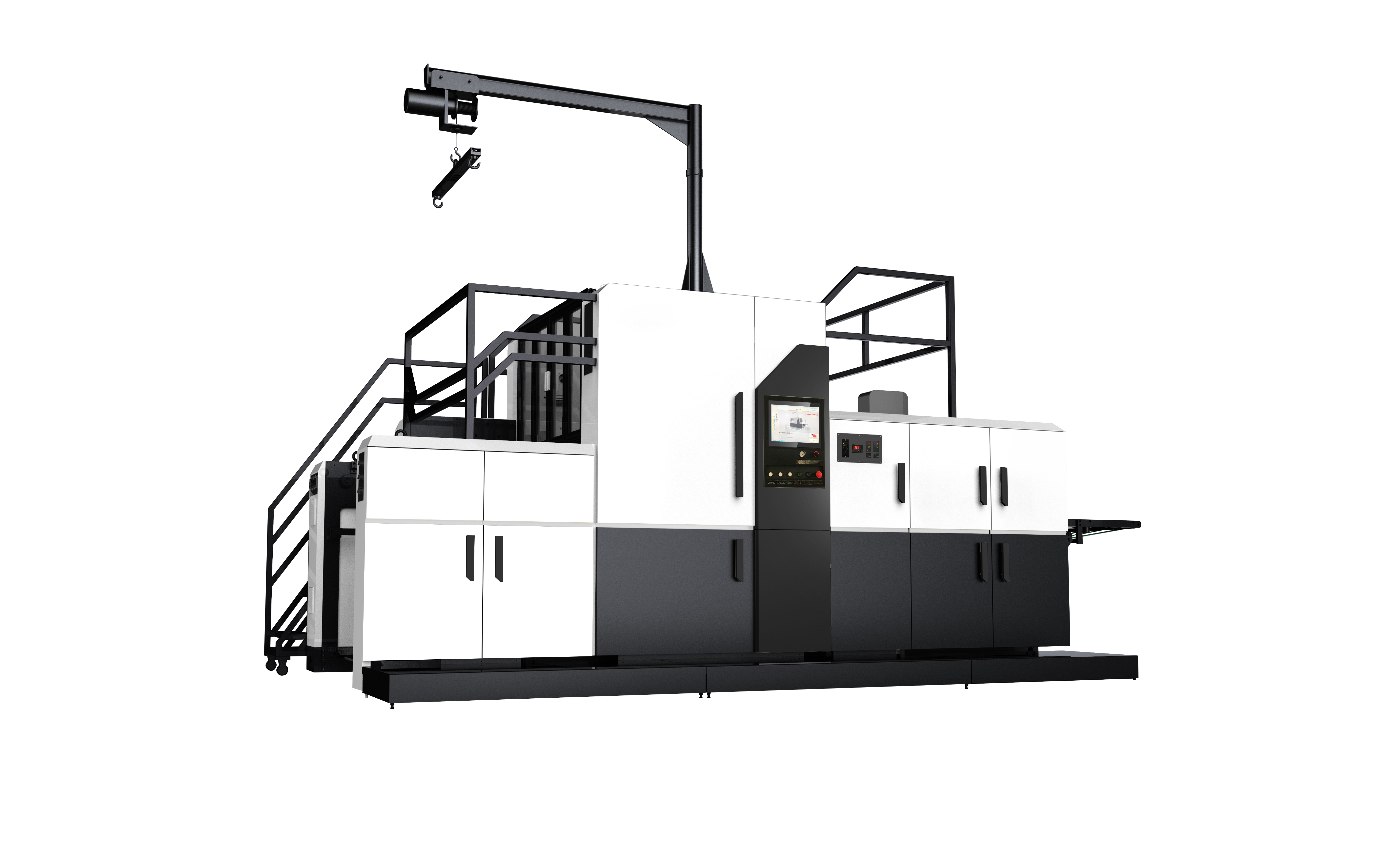

UVY-106CS照片供参考
模型 | UVY-106CS |
最大工作宽度 | 740×1040mm |
最小工作宽度 | 393×546mm |
最大印刷面积 | 730×1030mm |
纸张重量 | 90-450克/㎡ |
薄膜最大直径 | Ф500mm |
薄膜最大宽度 | 1060mm |
最大机械速度 | 烫金烫金:2000张/小时 |
最小分卷宽度 | 80mm |
最大分卷 | 8个滚轮 |
紫外线灯 | 8KW×4台 |
红外灯 | 3KW×4台 |
外形尺寸 | 6.2×4.1×3.8M |
总重量 | ≈5.6吨 |
总功率 | ≈85.8kw |
样品
冷烫金
