全自动丝印冷烫金/全息图转印/UV镀膜生产线
生产线照片
平面图

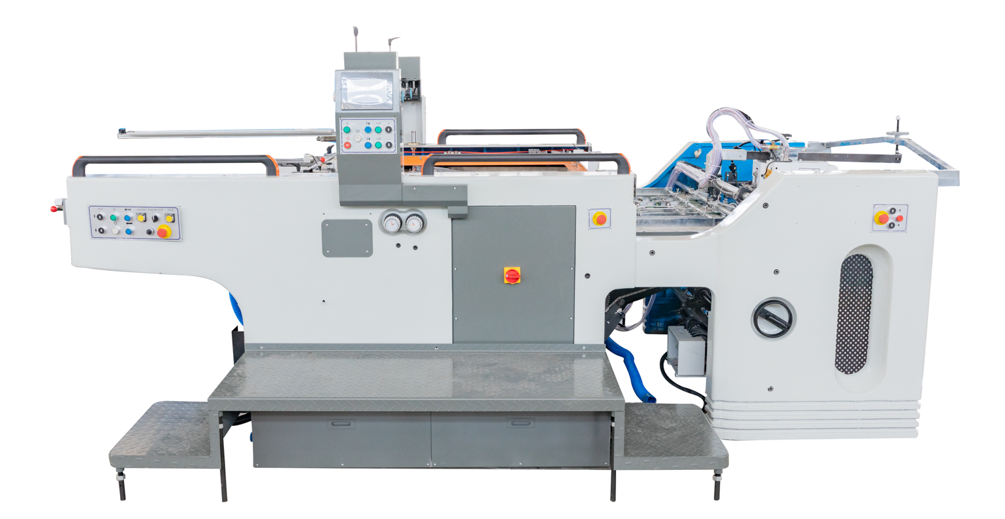

GST1050自动停机圆筒丝印机
主要特点：
1、采用变频专用制动电机驱动，整机采用三菱PLC可编程控制器集中控制操作，7寸彩色触摸屏操作界面，显示所有功能数据，打印操作更简单方便；
2、全程自动光纤定位检测，线路故障、无纸、卡纸刮刀自动升停或不停机，减少打印纸张的浪费；
3、设置完善的警铃报警系统，提示操作人员进行有针对性的故障排除，使维修方便快捷；
4、整套电器元件均采用施耐德、安川进口产品，大大提高了电气系统的稳定性，降低了维护检修的频率和难度；
5、铸铁机架及部分零部件经CNC“加工中心”精密加工，确保关键零件的精度，确保机器稳定、长期快速运行；
6、印版滚筒采用不锈钢316L材质，精密耐用；纸牙伸缩幅度设计灵活，在不同厚度、薄纸打印时方便随时调整；
7、可翻转90度的出纸台，双输送可调速皮带，实用尺寸纸张，方便清网、装卸；网板微调装置，可上下、前后、左右全方位调整；
8、优质灰口铸铁（HT250），壁板和底座采用铝模铸造，经过时效处理，再由进口大型三维加工中心加工，精度等级要求高，加工误差较小，操作整机更加稳定可靠。
9、集中润滑控制系统：主要传动部件自动润滑，有效延长使用精度和机器寿命；
10、外观采用环保底漆，经仔细打磨、喷漆，最后外表面罩清漆；
11、所有气动元件均采用台湾Airtac品牌，气泵采用贝克尔真空泵；
12、印刀和飞达平台独立刹车精确控制，压力均匀；
13、机器自动检测是否有纸，并自动加减速；
14、拉推侧放一键式气动切换装置
15、网框抽屉式设计，可整体拉出，方便网版的清洗和装卸，方便网版和印刷品的校准和调整。
主要技术参数
模型 | GST-1050 | GST-1020（可选） | GSP-1020（可选） |
最大限度。 纸张尺寸 | 1050 X 750MM | 1020X720MM | 1020X740MM |
分钟 纸张尺寸 | 500 X 350MM | 560X350MM | 500x350MM |
最大限度。 印刷尺寸 | 1050 X 740MM | 1020X710MM | 1020X720MM |
纸 厚度*1 | 90-420GSM | 100-350GSM | 1020X720MM |
登记 准确性 | ≤0.10MM | ≤0.10MM | ≤0.10MM |
框架 尺寸 | 1300×1170MM | 1280 × 1140MM | 1280X1140MM |
利润 | ≤12MM | ≤12MM | ≤12MM |
印刷 速度*2 | 600-4000个/小时 | 500-3500个/小时 | 1000-3000个/小时 |
力量 | 3P 380V 50HZ 11.0KW | 3P 380V 50HZ 11.0KW | 3P,380V,50HZ,9KW |
重量 | 5500KGS | 5200KGS | 5000KGS |
全面的 尺寸 | 3750X3100X1750MM | 3900X2900X1800MM | 3600x2350x1300MM |
*1 取决于材料硬度
*2 取决于承印物的种类和印刷条件，数字可能会发生变化
评论：
配备独立的单张纸减速机构，送纸更稳定可靠
前规、拉规日本基恩士纤维检测；
输纸台光电检测是否有料，减速停机；
最新双张检测器
细节

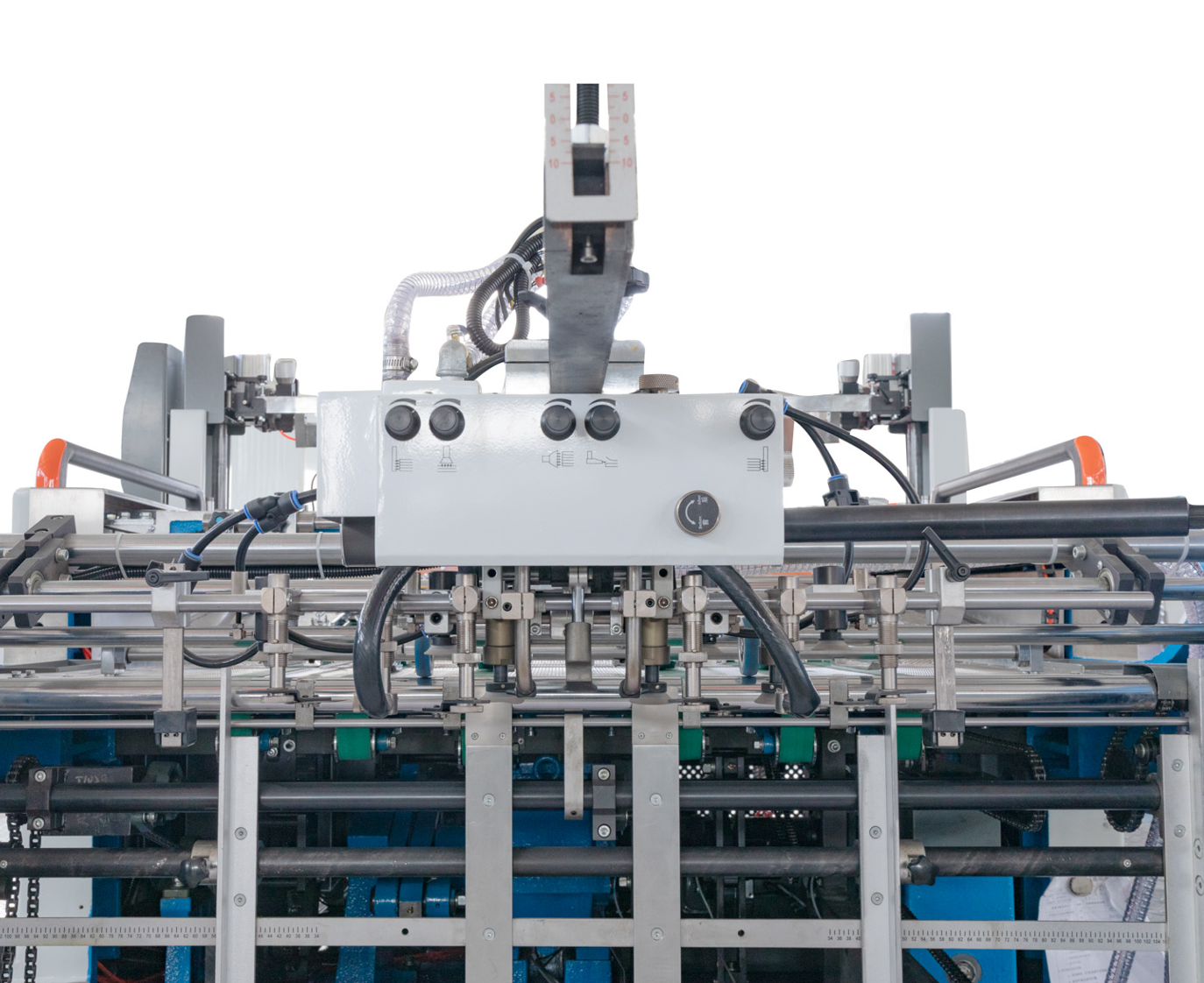

1. 飞达
独创胶印机后取纸技术，确保各类承印物送纸平稳顺畅。根据基材，可以轻松选择重叠或单张进纸。四吸四送喂料系统。

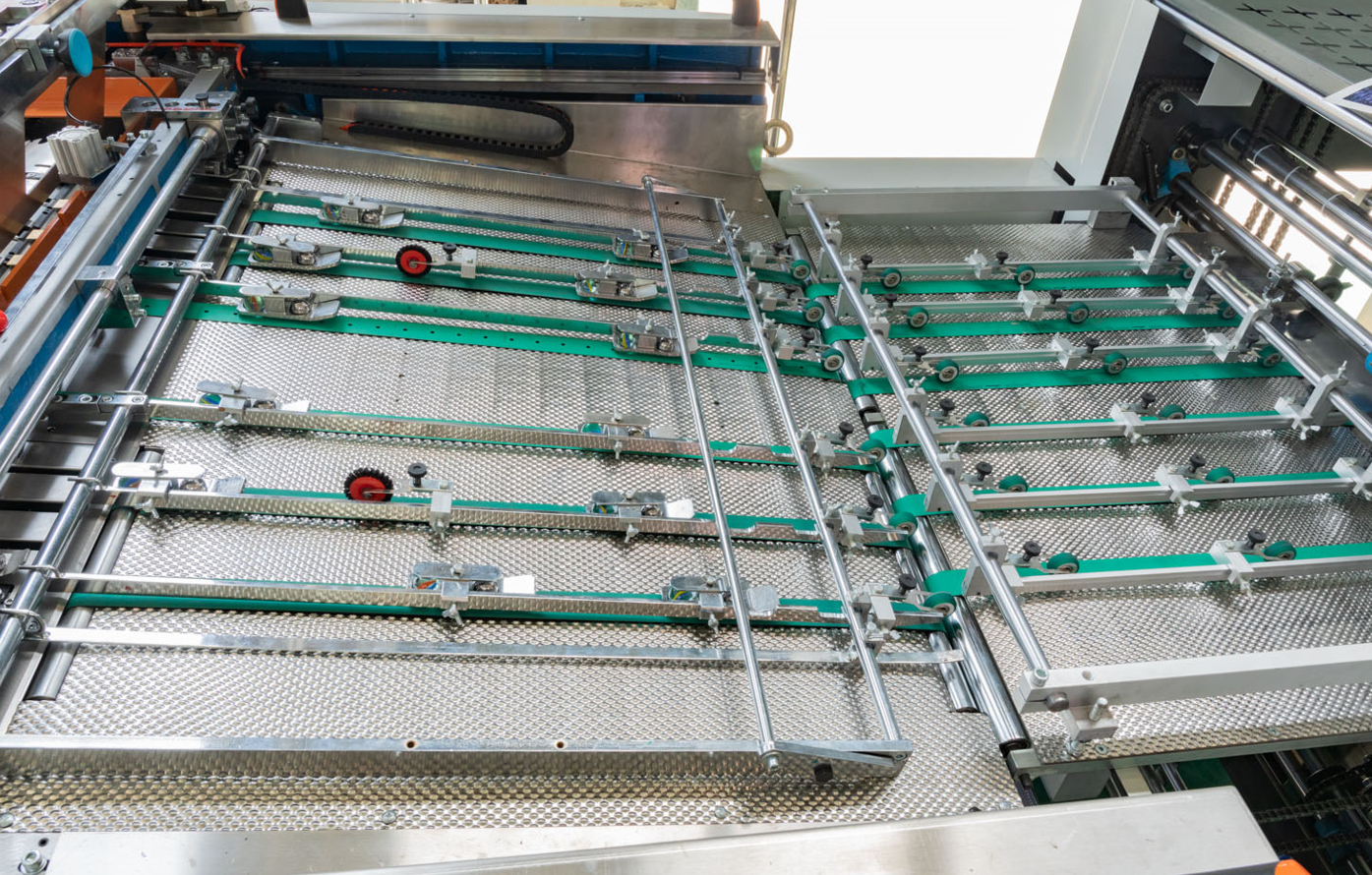

2、送货板
进口不锈钢输送板，静电小，摩擦小。橡胶和尼龙轮适合薄厚纸张调整

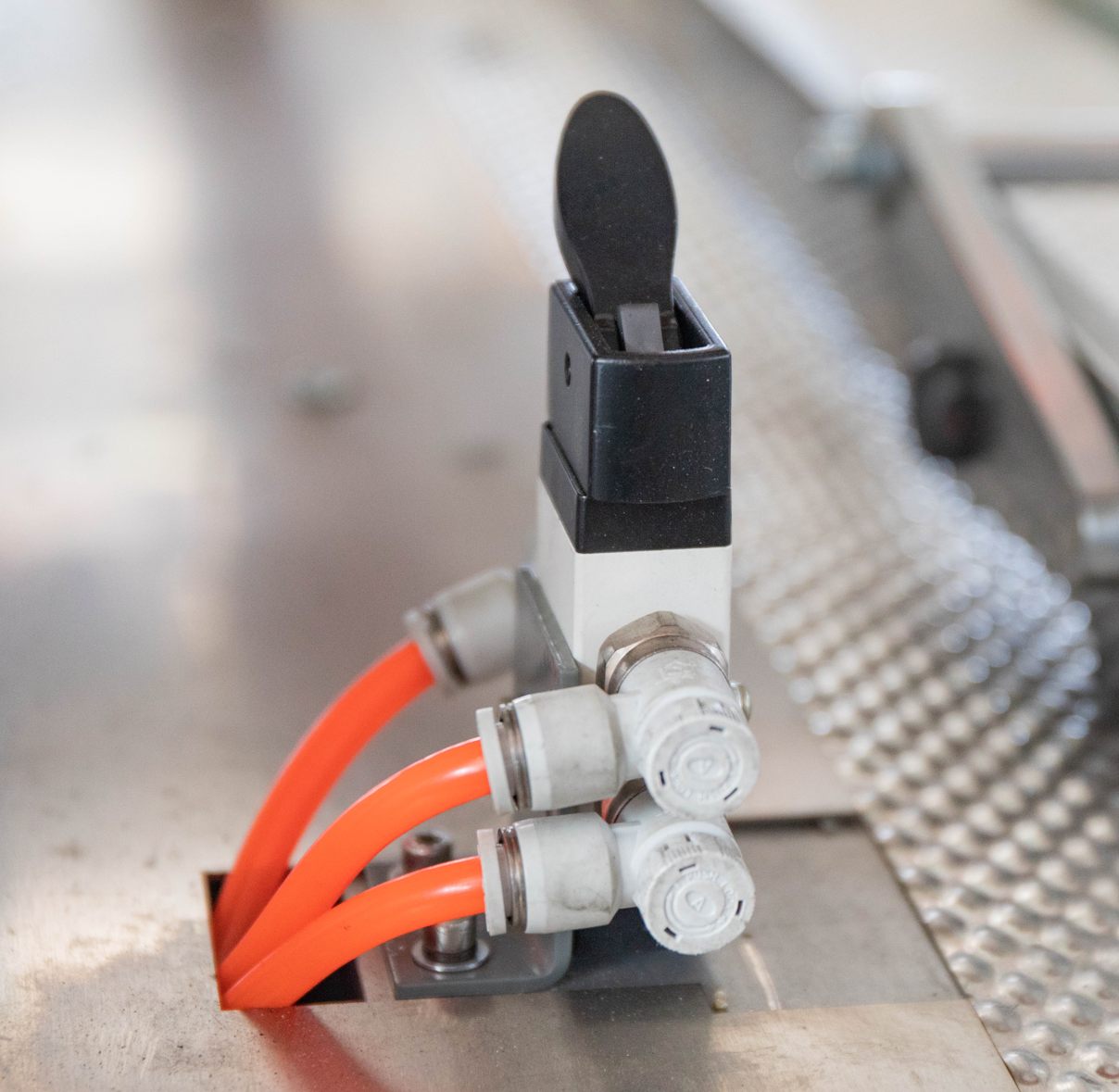

3. 全新设计的推拉式铺设
气动开关控制，轻松切换薄纸和厚纸，特别适用于电子瓦楞纸板印刷

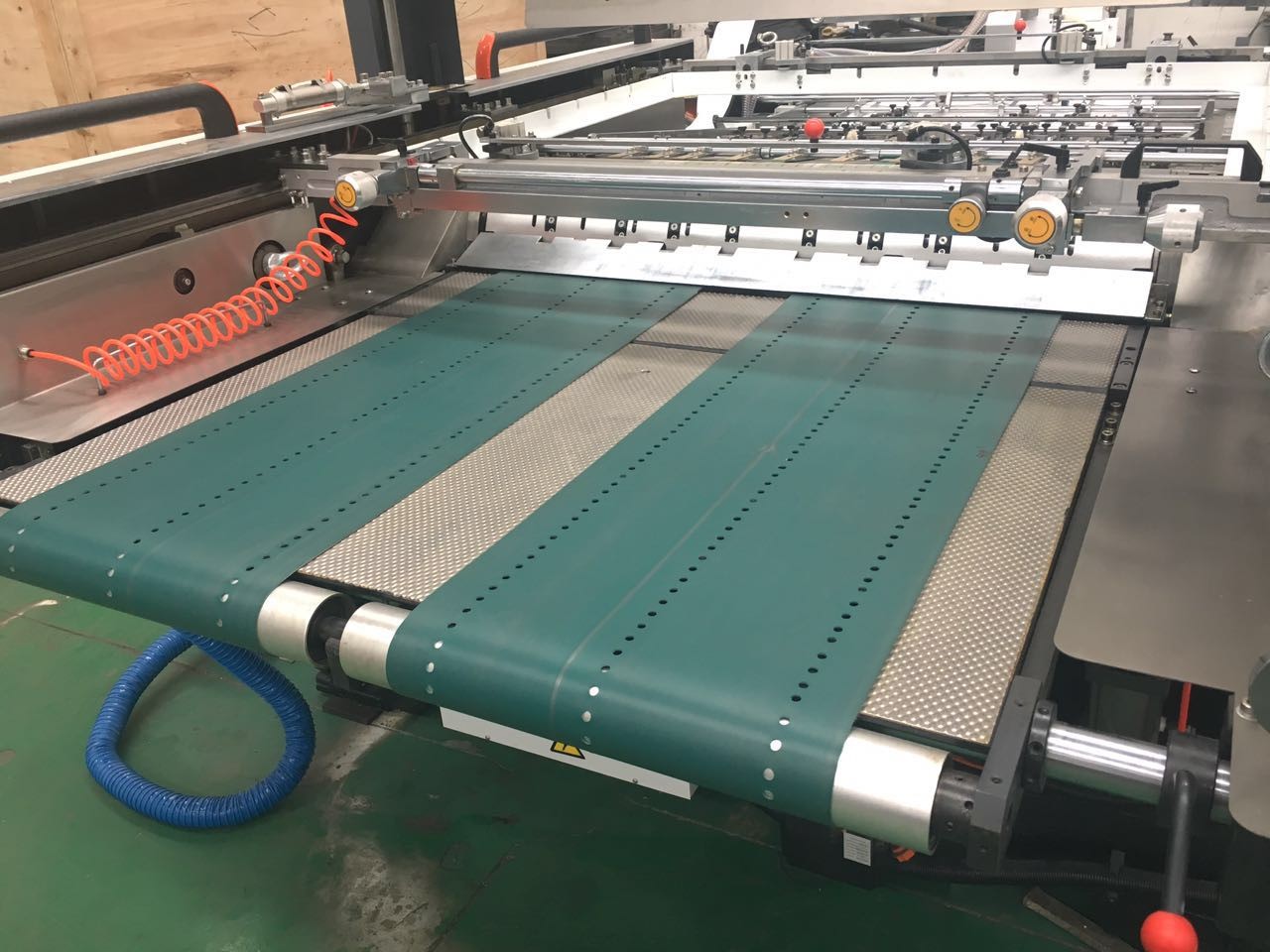

4.出纸表
双真空输送带，独立变频控制。适用于不同的纸张尺寸，避免损坏纸张并防止卡纸，
出纸台可翻转90度，方便网版清洁、装卸

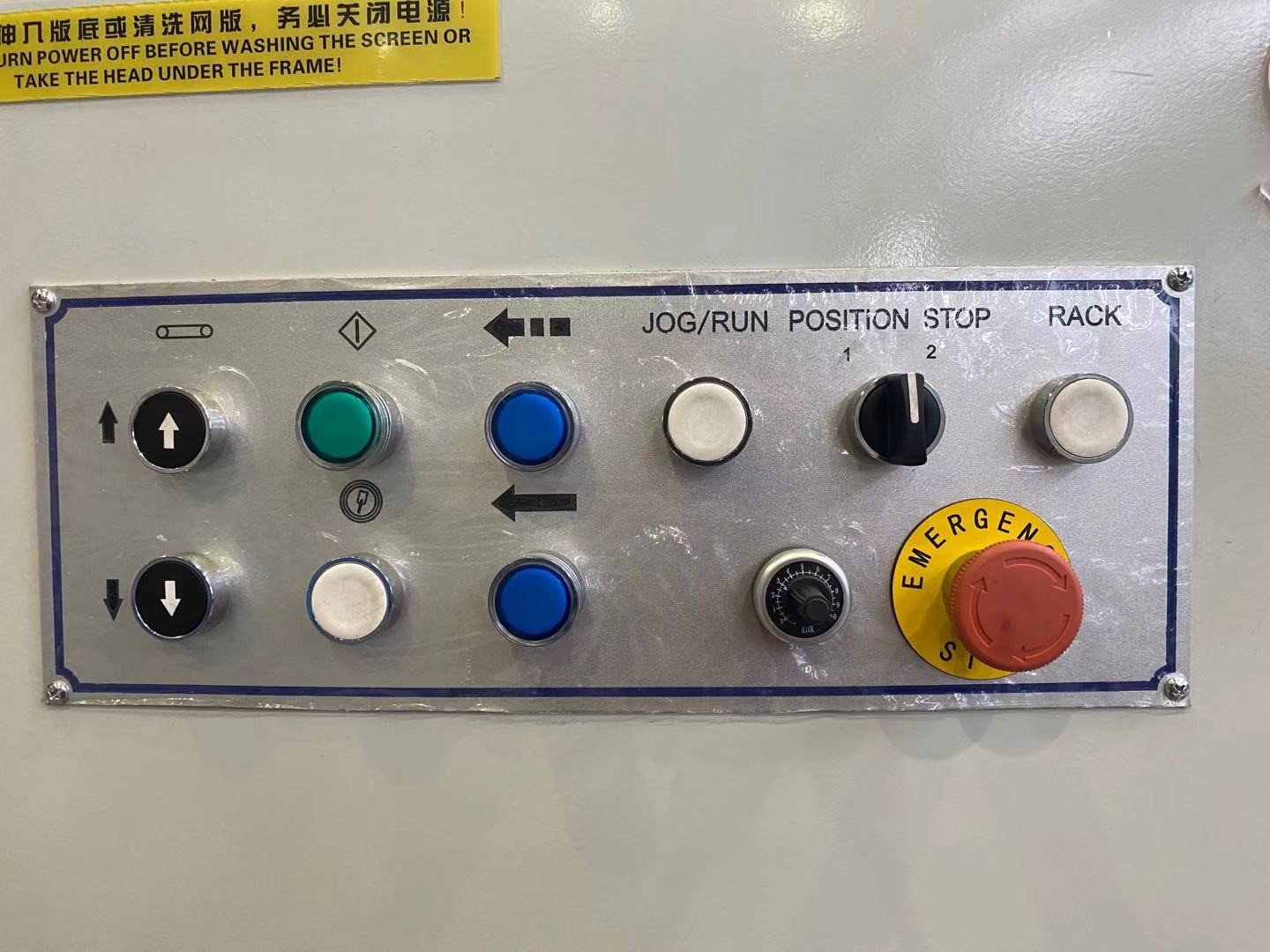

5、三菱PLC、安川变频元件，保证系统可靠性和稳定性，重新设计的操作面板操作更方便、人性化

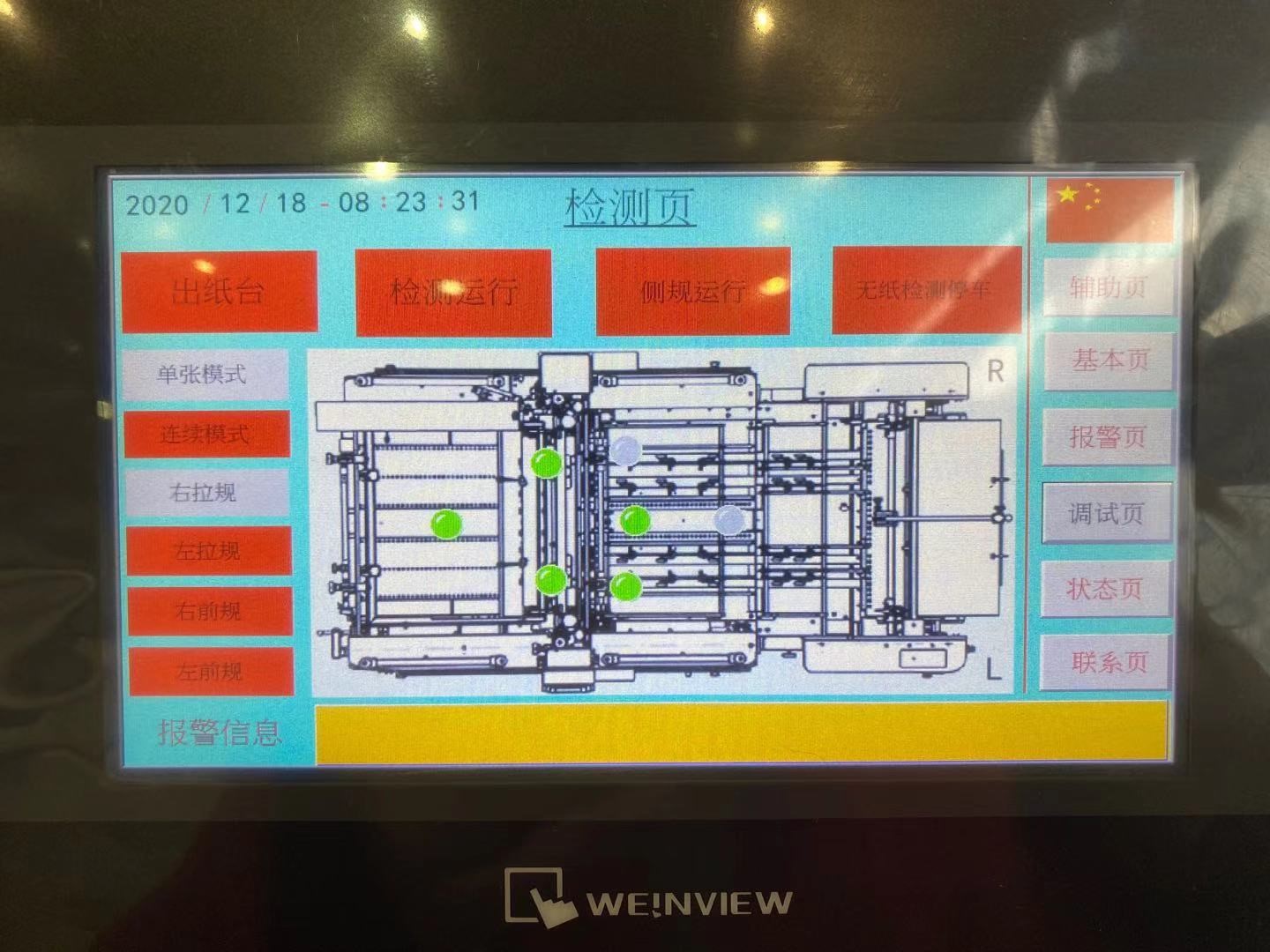

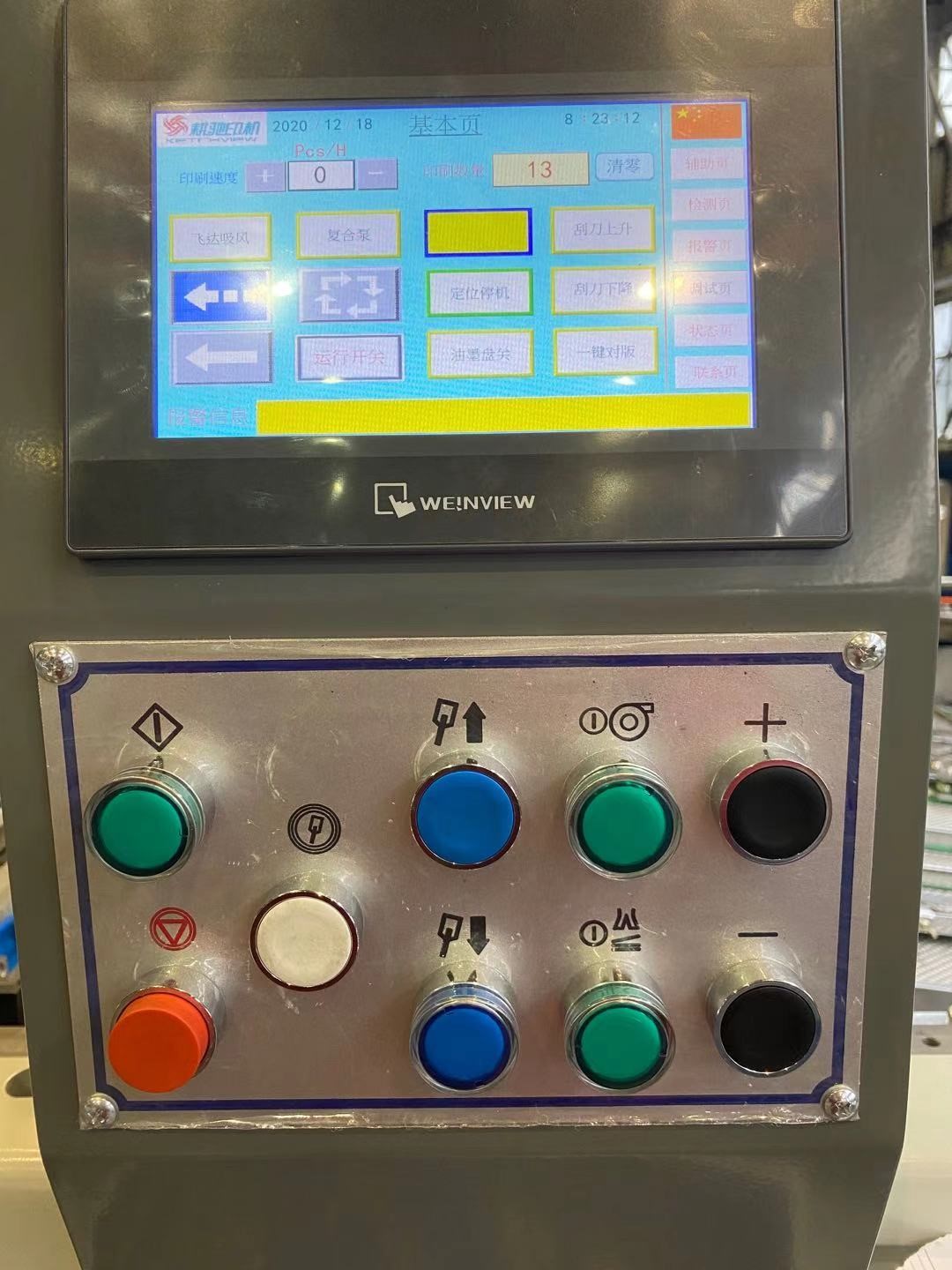

6.操作系统配备7英寸触摸屏，重新设计的界面使操作更加方便快捷，操作更加直观。
7、整套亚德客气动系统保压性能可靠，使用寿命长。
GST-1050配置清单
不。 | 姓名 | 品牌 | 型号规格 | 数量 |
1 | 热的 中继 | 魏德米勒 | ZB12C-1.6 | 1 |
2 | 热的 中继 | 魏德米勒 | ZB12C-4 | 3 |
3 | 按钮 | 泰怡 | ||
4 | 逆变器 | 安川 | HB4A0018 | 1 |
5 | 断路器 | 伊顿 | PKZMC-32 | 1 |
6 | 光纤 | 欧姆龙 | E32-CC200 | 2 |
7 | 放大器 | 欧姆龙 | E3X-NA11 | 2 |
8 | 光纤放大器 | 基恩士 | FU-6F FS-N18N | 7 |
9 | 限位开关 | 欧姆龙 | AZ7311 | 5 |
10 | 交换 力量 | 意思是 出色地 | DR-75-24 | 1 |
11 | 限制 转变 | 欧姆龙 | 1 | |
12 | 真空 泵 | 贝克尔 | KVT60 | 1 |
13 | 编码器 | HEDSS | SC-3806-401G720 | 1 |
14 | 触摸屏 | 威视 | SA12.1 | 1 |
15 | 接近开关 | 欧姆龙 | EZS-W23，EZS-W24 | 2 |
16 | 接线端子 | 魏德米勒 | N |
UVY-104AC 烫金全息转印机
| 描述 | 模型 | 功能 |
冷箔 冲压和全息图像传输 机器 | UVY-104AC | 冷烫金 全息影像 中转（Full&Spot） 局部UV光油 |
UVY-104AC转印机是我公司自主研发的高科技产品，该机组可与印刷机、UV涂布机、丝印机等设备配套使用，实现激光转印工艺和冷烫金工艺，节省了成本和空间
设备荣获多项技术大奖，适用于烟盒、酒盒、化妆品盒、礼品盒等高档印刷

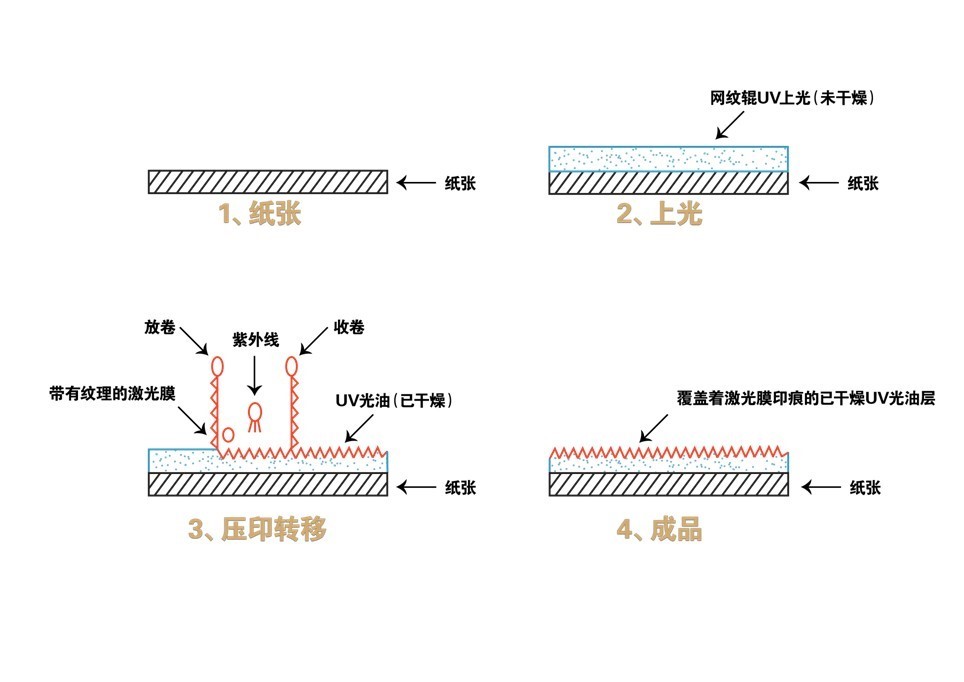

工艺流程
特征
节省材料
对印刷品有良好的保护作用，可避免上光工序，激光膜无需任何处理即可回收利用。与复合工艺相比，可节省资金。
环境保护
该工艺采用在印刷品半成品上压花的后处理方式，只在产品上留下镭射文字和图案，有利于废弃印刷品的回收利用或自然降解。
防伪
A、工艺可采用专用激光防伪图形，客户易于识别。
B、我们的机器可以轻松地在特定图案位置局部实现激光效果。
C、此工艺有明显的撕裂和无膜的特点，这也是目前复合方法无法实现的。
美丽
机器可以将透明镭射图案和印刷品衬托在一起，比一般的好看。

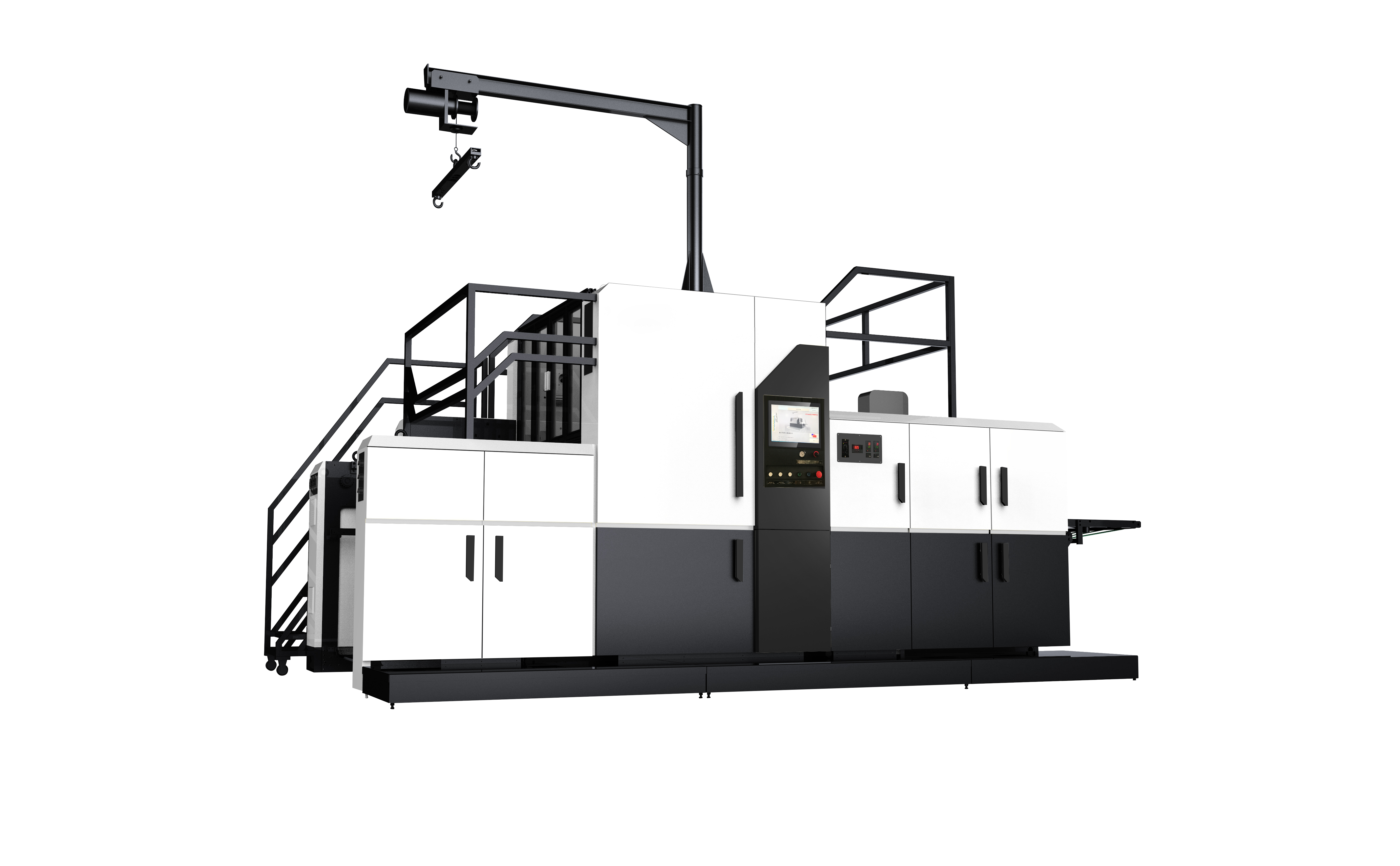

UVY-104AC照片供参考
主要技术指标
模型 | UVY-104AC |
最大工作宽度 | 740×1040mm |
最小工作宽度 | 393×546mm |
最大印刷面积 | 730×1030mm |
纸张重量 | 90-350克/㎡ |
薄膜最大直径 | Ф500mm |
薄膜最大宽度 | 1040mm |
最大机械速度 | 全息图像传输： 5000张/小时； 烫金烫金：3000 张/小时 |
外形尺寸 | 5.6×5.4×3.8M |
总重量 | ≈8T |
总功率 | ≈85.8kw |
紫外线辐射的功率 | ≈40kw |
最大速度取决于纸张尺寸、清漆和铝箔
样品
冷烫金
全息图像传输
