GST-1050 全自动局部UV光油喷涂线

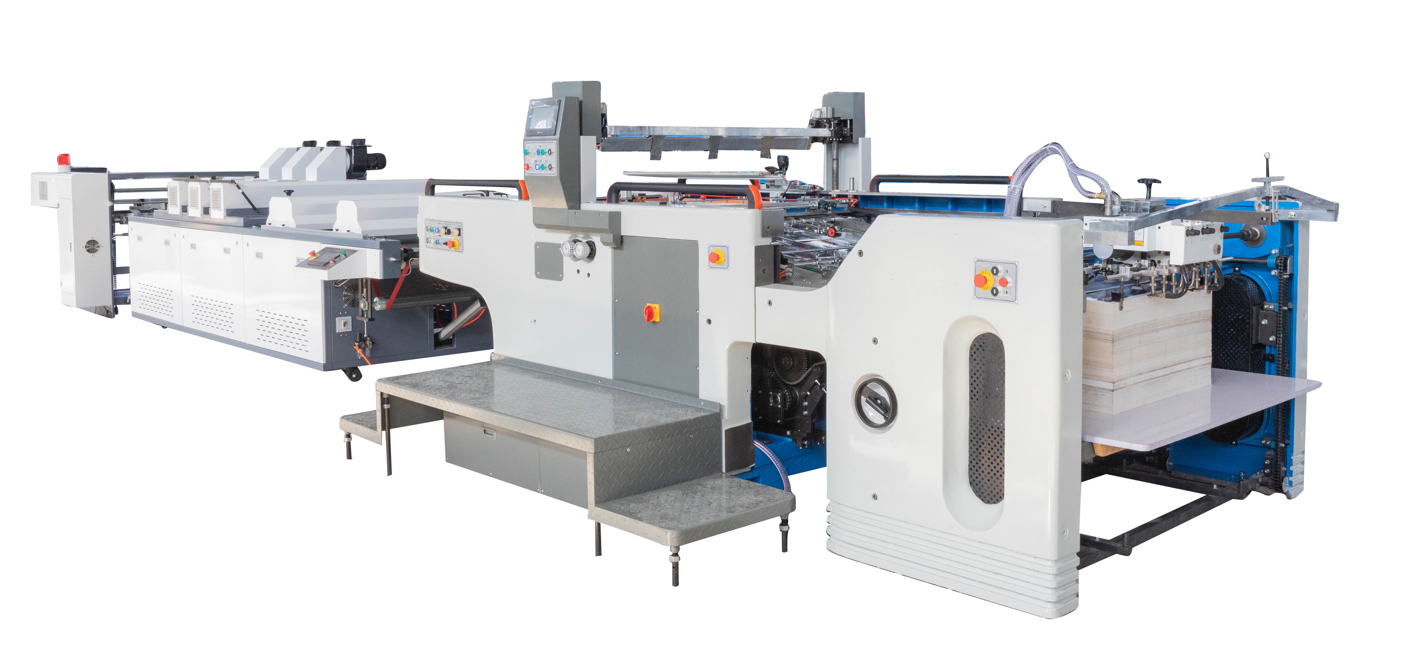

(1) GST-1050全自动停缸网版印刷机
GST-1050全自动停缸式网版印刷机采用经典的停缸技术，具有纸张定位准确平稳、精度高、速度快、噪音低、自动化程度高等优点，适用于陶瓷印刷玻璃贴花、电子工业（薄膜开关、柔性电路、仪表盘、手机）、广告、包装印刷、品牌、纺织品转印、特殊工艺等。

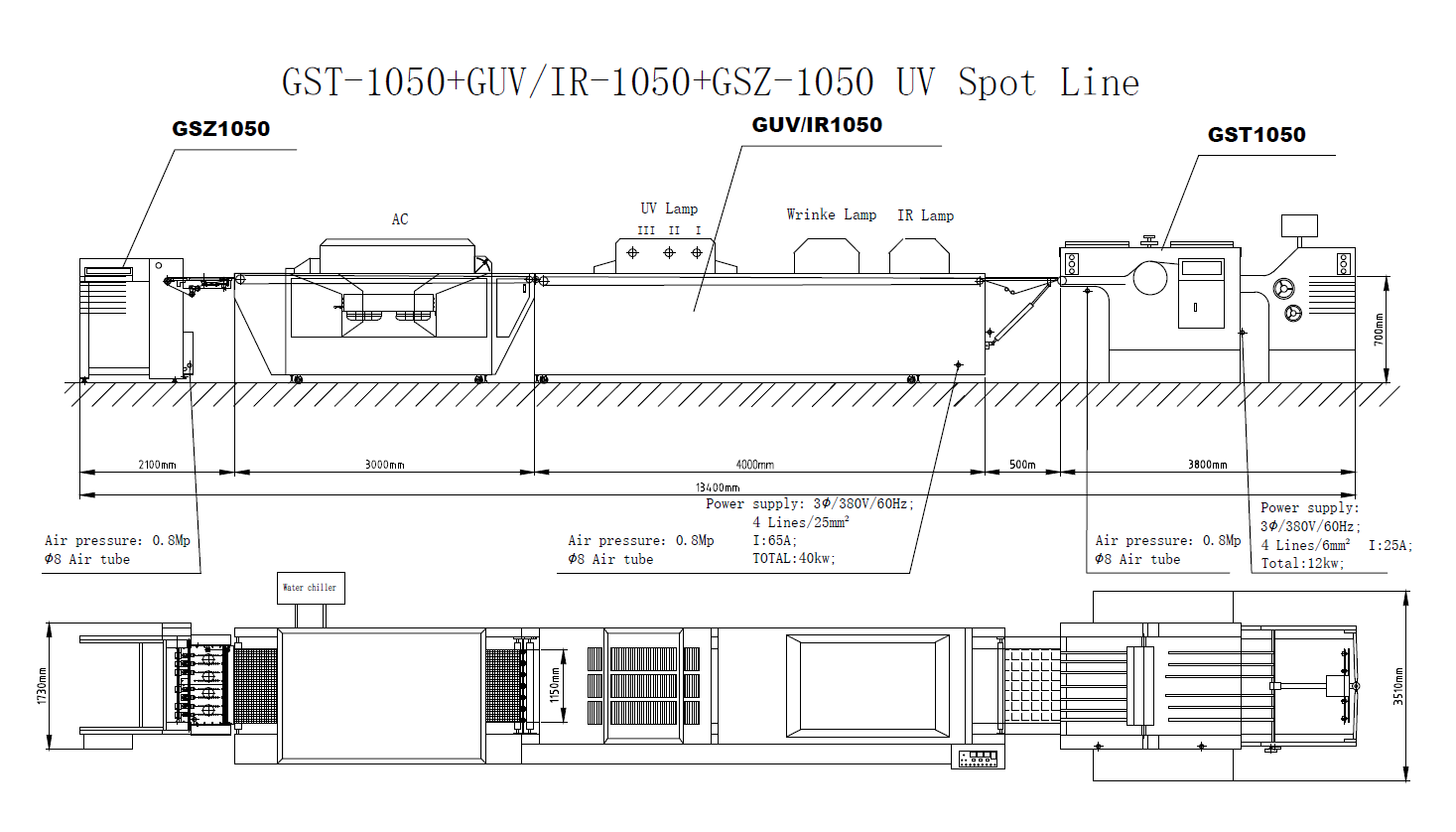

平面图
主要特点：
1、采用变频专用制动电机驱动，整机采用三菱PLC可编程控制器集中控制操作，7寸彩色触摸屏操作界面，显示所有功能数据，打印操作更简单方便；
2、全程自动光纤定位检测，线路故障、无纸、卡纸刮刀自动升停或不停机，减少打印纸张的浪费；
3、设置完善的警铃报警系统，提示操作人员进行有针对性的故障排除，使维修方便快捷；
4、整套电器元件均采用施耐德、安川进口产品，大大提高了电气系统的稳定性，降低了维护检修的频率和难度；
5、铸铁机架及部分零部件经CNC“加工中心”精密加工，确保关键零件的精度，确保机器稳定、长期快速运行；
6、印版滚筒采用不锈钢316L材质，精密耐用；纸牙伸缩幅度设计灵活，在不同厚度、薄纸打印时方便随时调整；
7、可翻转90度的出纸台，双输送可调速皮带，实用尺寸纸张，方便清网、装卸；网板微调装置，可上下、前后、左右全方位调整；
8、优质灰口铸铁（HT250），壁板和底座采用铝模铸造，经过时效处理，再由进口大型三维加工中心加工，精度等级要求高，加工误差较小，操作整机更加稳定可靠。
9、集中润滑控制系统：主要传动部件自动润滑，有效延长使用精度和机器寿命；
10、外观采用环保底漆，经仔细打磨、喷漆，最后外表面罩清漆；
11、所有气动元件均采用台湾Airtac品牌，气泵采用贝克尔真空泵；
12、印刀和飞达平台独立刹车精确控制，压力均匀；
13、机器自动检测是否有纸，并自动加减速；
14、拉推侧放一键式气动切换装置
15、网框抽屉式设计，可整体拉出，方便网版的清洗和装卸，方便网版和印刷品的校准和调整。
主要技术参数
| MODEL | GST-720 | GST-800 | GST-1020 | GST-1050 |
| 最大纸张尺寸（毫米） | 720×520 | 800×600 | 1020×720 | 1050×750 |
| 最小纸张尺寸（毫米） | 350×270 | 350×270 | 560×350 | 560×350 |
| 最大印刷尺寸（毫米） | 720×510 | 800×590 | 1020×710 | 1050×720 |
| 纸张厚度(g/m2) | 90-250 | 120-250 | 90-350 | 90-420 |
| 印刷速度(p/h) | 500--3000 | 600—3000 | 600—3000 | 600—4000 |
| 网框尺寸：（mm） | 880×880 | 1070×1070 | 1280×1140 | 1300×1170 |
| 总功率：(kw) | 8 | 11 | 15 | 15 |
| 总重量：（公斤） | 3500 | 4000 | 5500 | 5500 |
| 外形尺寸(mm) | 3000×2300×1700 | 3500×2480×1710 | 3900×2900×1800 | 3800×3100×1800 |
*1 取决于材料硬度
*2 取决于承印物的种类和印刷条件，数字可能会发生变化
评论：
配备独立的单张纸减速机构，送纸更稳定可靠
前规、拉规日本基恩士纤维检测；
输纸台光电检测是否有料，减速停机；
最新双张检测器
细节

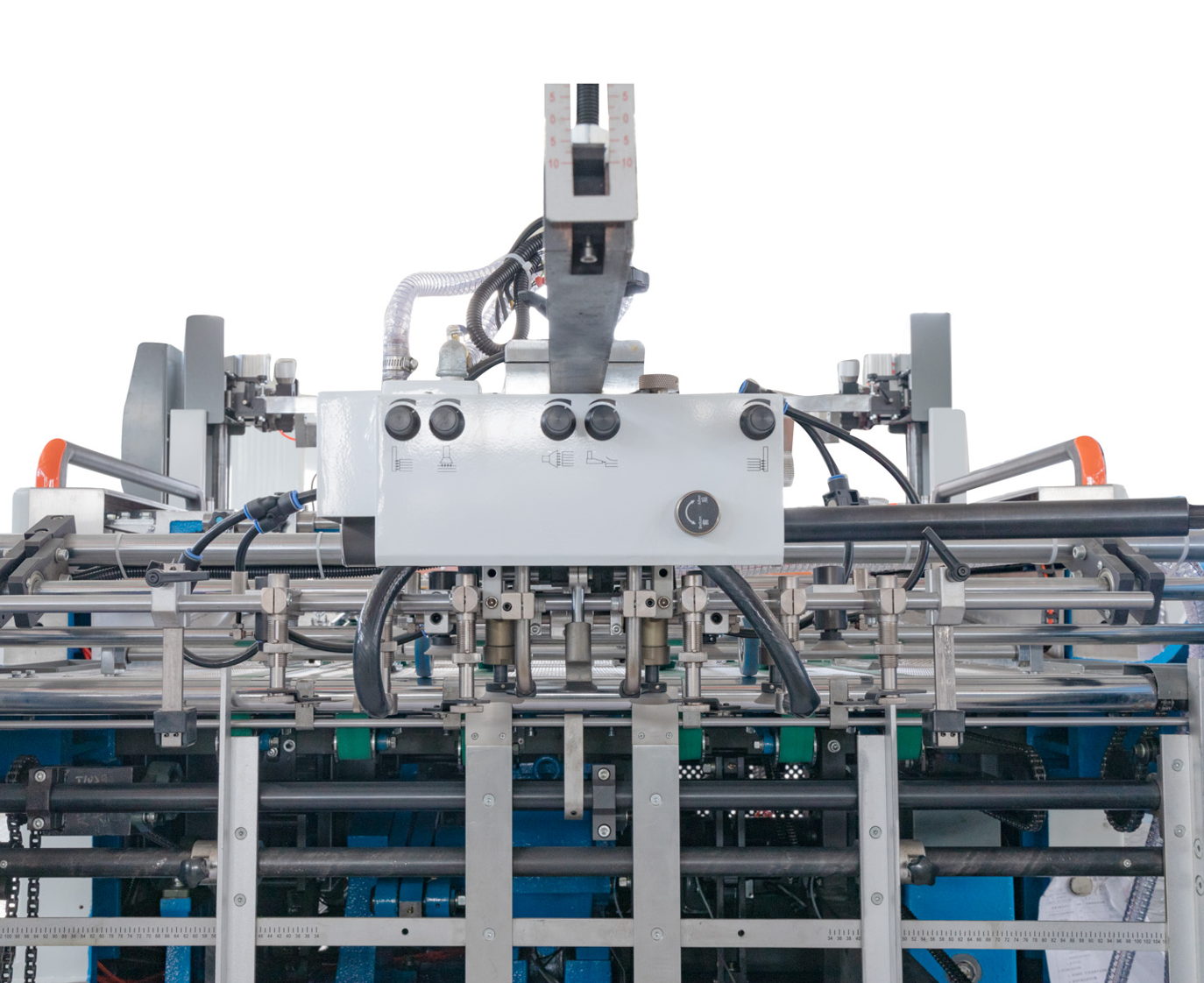

1. 飞达
独创胶印机后取纸技术，确保各类承印物送纸平稳顺畅。根据基材，可以轻松选择重叠或单张进纸。四吸四送喂料系统。

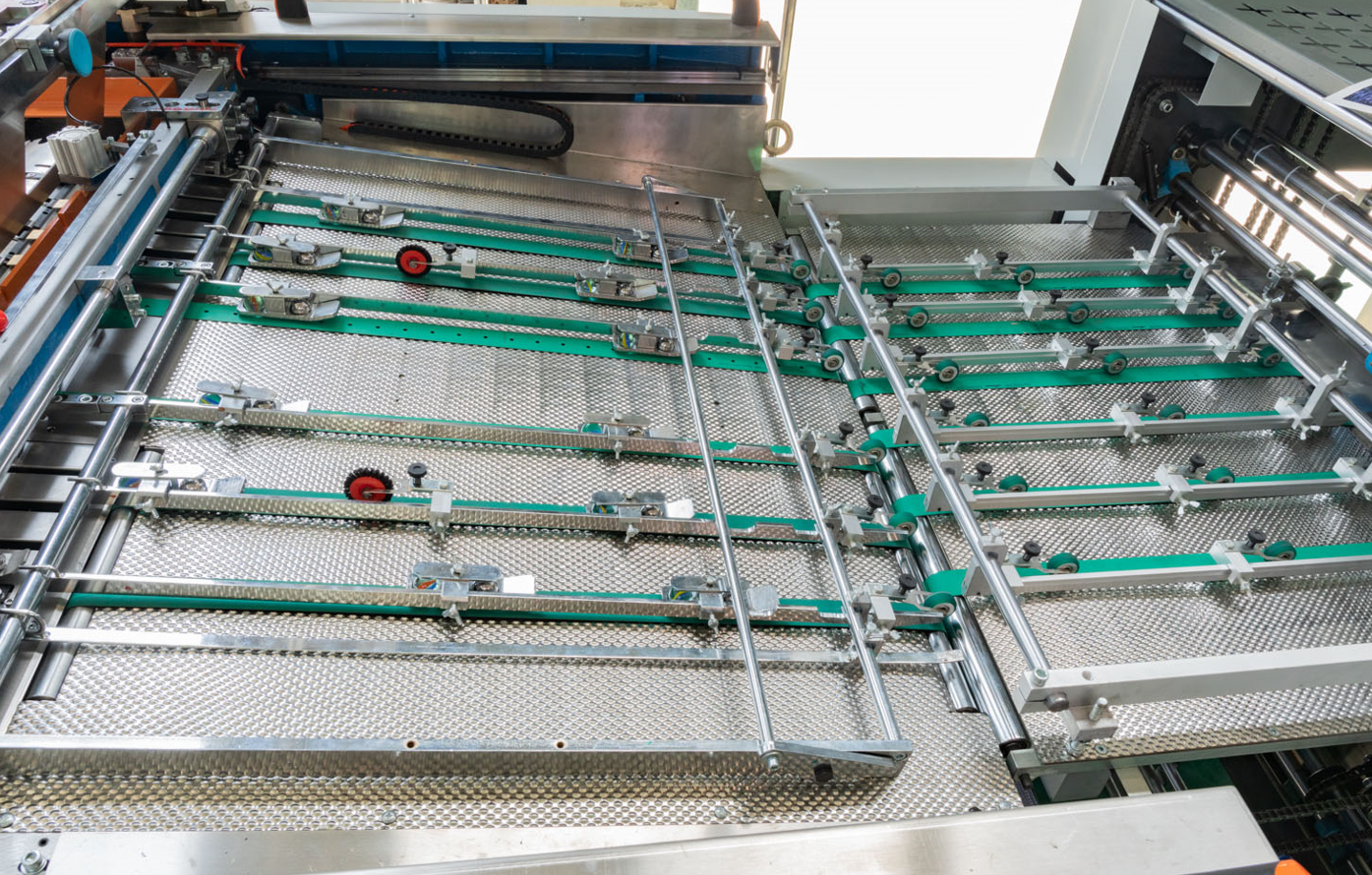

2、送货板
进口不锈钢输送板，静电小，摩擦小。橡胶和尼龙轮适合薄厚纸张调整

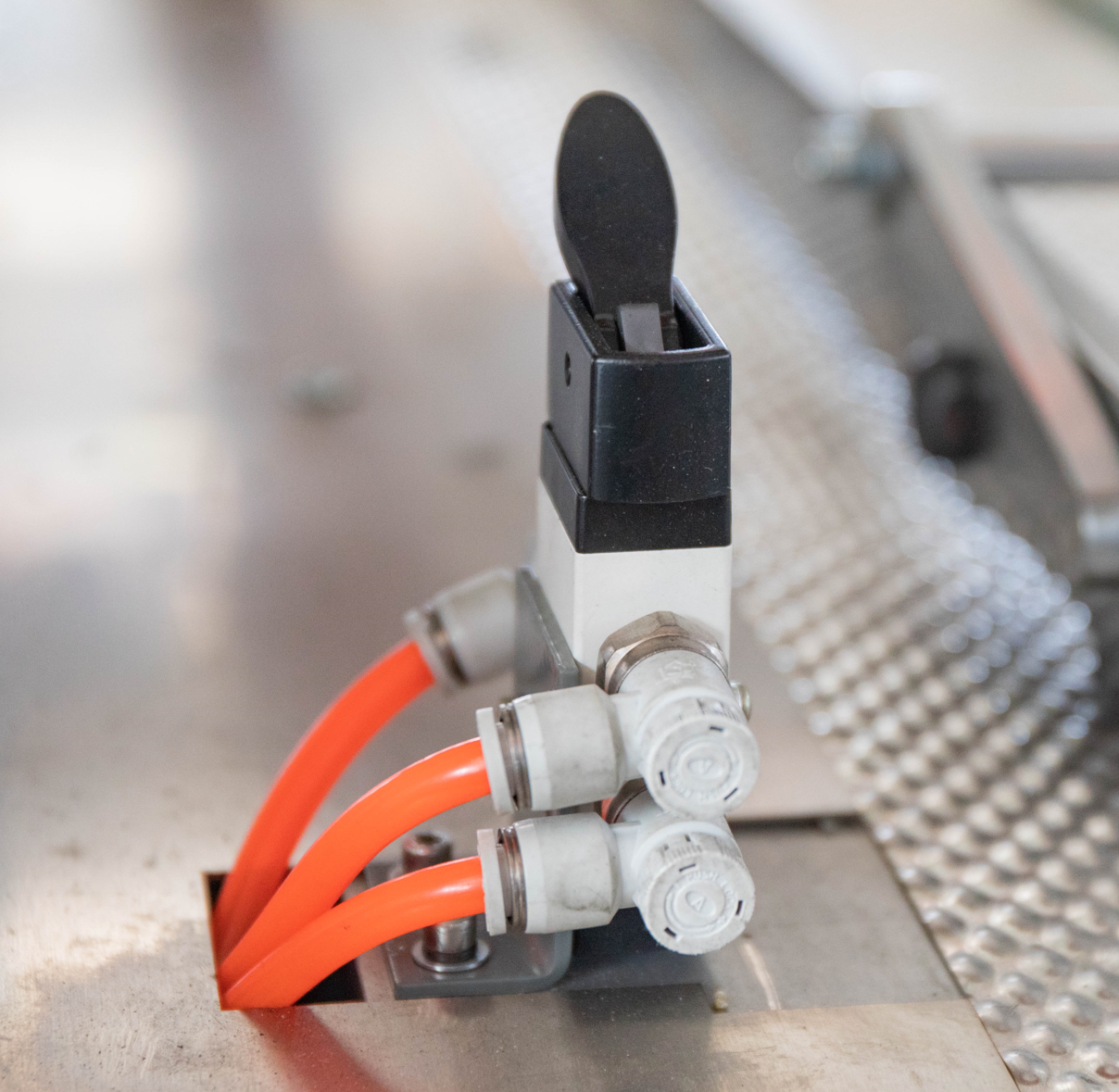

3. 全新设计的推拉式铺设
气动开关控制，轻松切换薄纸和厚纸，特别适用于电子瓦楞纸板印刷

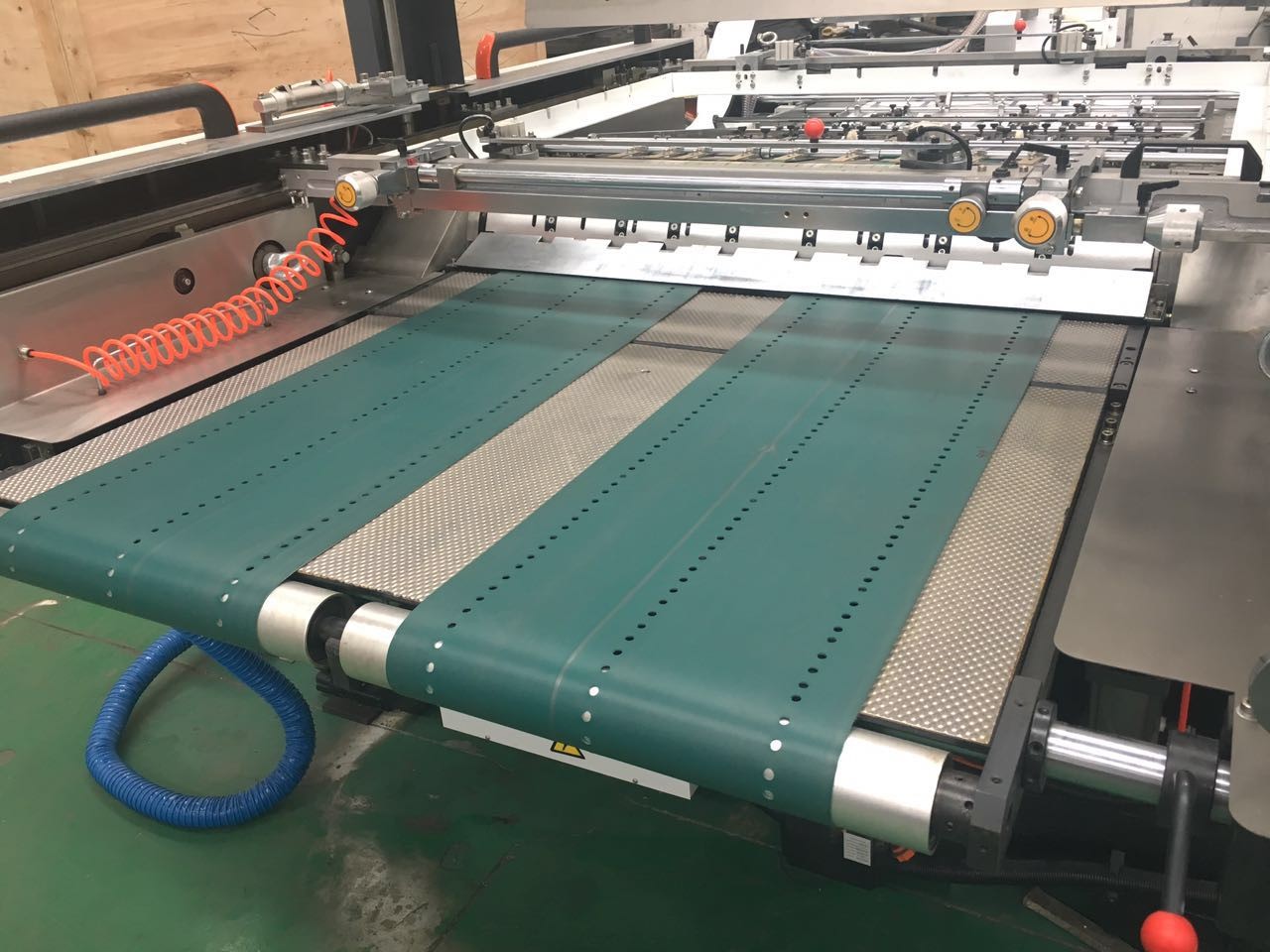

4.出纸表
双真空输送带，独立变频控制。适用于不同的纸张尺寸，避免损坏纸张并防止卡纸，
出纸台可翻转90度，方便网版清洁、装卸

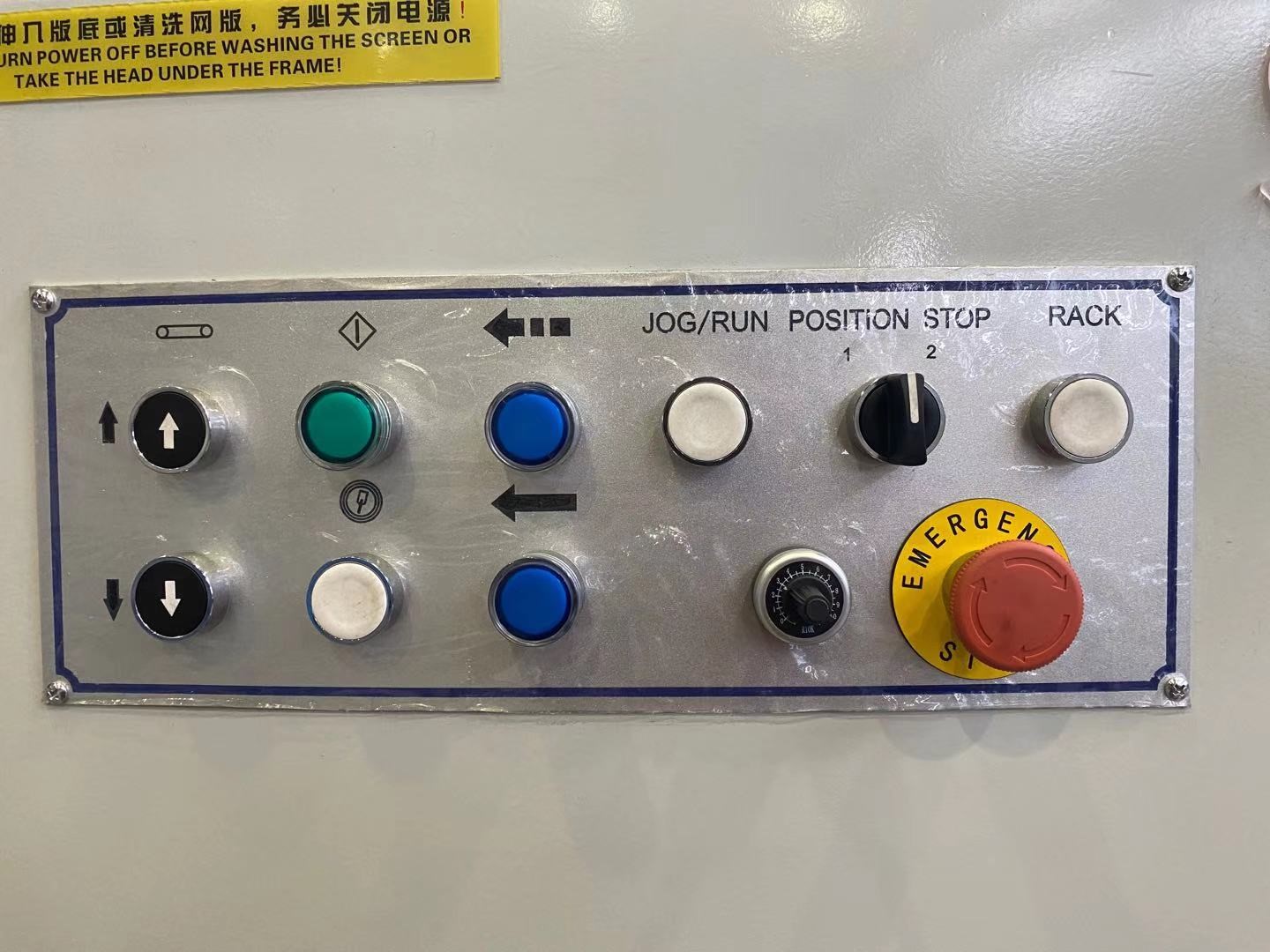

5、三菱PLC、安川变频元件，保证系统可靠性和稳定性，重新设计的操作面板操作更方便、人性化

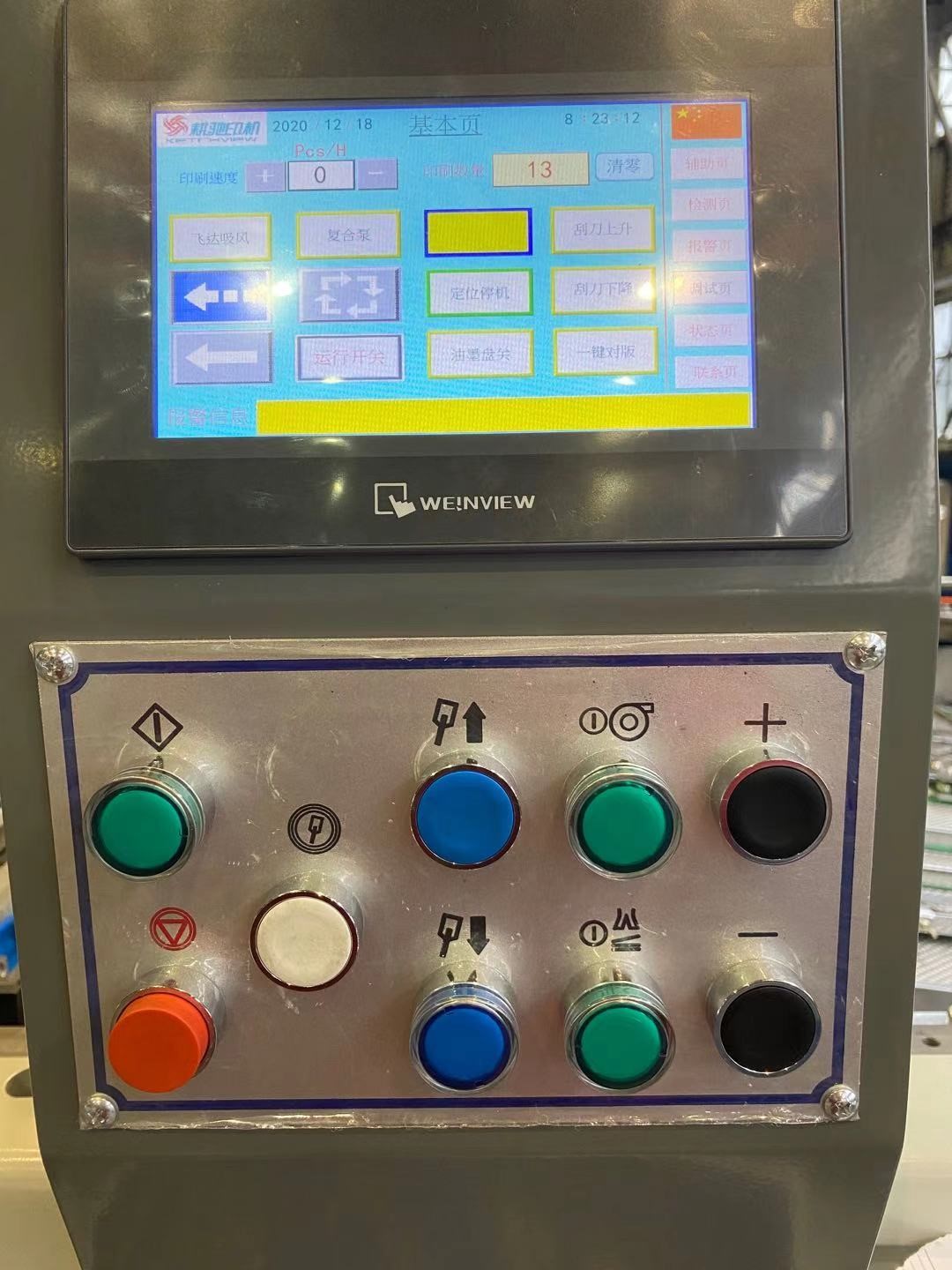

6.操作系统配备7英寸触摸屏，重新设计的界面使操作更加方便快捷，操作更加直观。
7、整套亚德客气动系统保压性能可靠，使用寿命长。
GST-1050配置清单
不。 | 姓名 | 品牌 | 类型 规格 | 数量 |
1 | 热继电器 | 魏德米勒 | ZB12C-1.6 | 1 |
2 | 热继电器 | 魏德米勒 | ZB12C-4 | 3 |
3 | 按钮 | 泰怡 | ||
4 | 逆变器 | 安川 | HB4A0018 | 1 |
5 | 断路器 | 伊顿 | PKZMC-32 | 1 |
6 | 光学的 纤维 | 欧姆龙 | E32-CC200 | 2 |
7 | 放大器 | 欧姆龙 | E3X-NA11 | 2 |
8 | 光学的 光纤放大器 | 基恩士 | FU-6F FS-N18N | 7 |
9 | 限位开关 | 欧姆龙 | AZ7311 | 5 |
10 | 开关电源 | 明纬 | DR-75-24 | 1 |
11 | 限位开关 | 欧姆龙 | 1 | |
12 | 真空泵 | 贝克尔 | KVT60 | 1 |
13 | 编码器 | HEDSS | SC-3806-401G720 | 1 |
14 | 触摸屏 | 威视 | SA12.1 | 1 |
15 | 接近 转变 | 欧姆龙 | EZS-W23，EZS-W24 | 2 |
16 | 终端 堵塞 | 魏德米勒 | N |

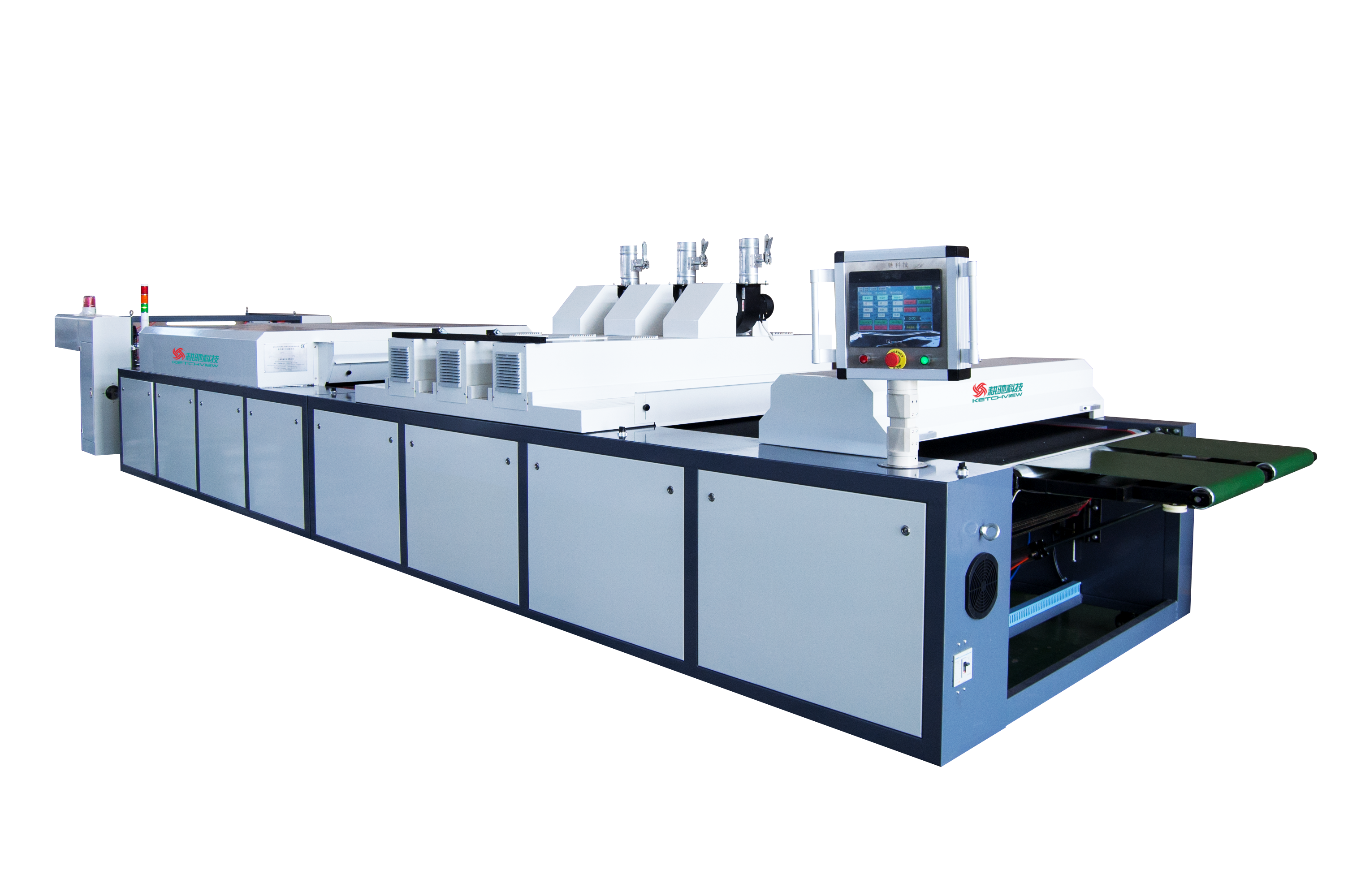

(2 ) GUV/IR-1050紫外线干燥机
该烘干机广泛用于印刷在纸张、PCB上的UV油墨的烘干。PEC、仪表印刷铭牌等
它使用特殊波长来固化 UV 墨水。通过这种反应，可以赋予印刷表面高硬度、亮度、抗磨损和抗溶剂性
主要特点：
1. 传送带或皮带由特氟龙制成；它可以承受高温、磨损和辐射。
2. 无级调速装置，行驶更平稳。可适用于手工、半自动、高速自动印刷等多种印刷方式。
3. 通过两套鼓风机系统，使纸张牢固地粘附在皮带上。
4. 本机可工作在单灯、多灯、半功率固化等多种模式，可节省电能，延长灯管寿命。
5. 该机具有拉伸装置和自动纠偏装置。
6. 机器下方固定有4个脚轮，可以方便地移动机器。
7、电子变压器，功率无级调节
8. UV灯排风、输送带下吸风、输送灯箱排风
9、灯管高度可调，拉下线栅，防止卡纸燃烧
10、配备灯箱开启报警、卡纸报警、灯箱高温保护等安全保护；
主要的 技术参数
模型 | GUV/IR-1050 |
输送速度 | 0~65米/分钟 |
紫外灯功率 | 10千瓦×3台 |
红外灯功率 | 1KW x 2pcs |
皱纹灯功率 | 40W×4颗 |
有效固化宽度 | 1100 毫米 |
总功率 | 40千瓦，3P，380V，50Hz |
重量 | 1200公斤 |
整体尺寸 | 4550×1350×1550mm |

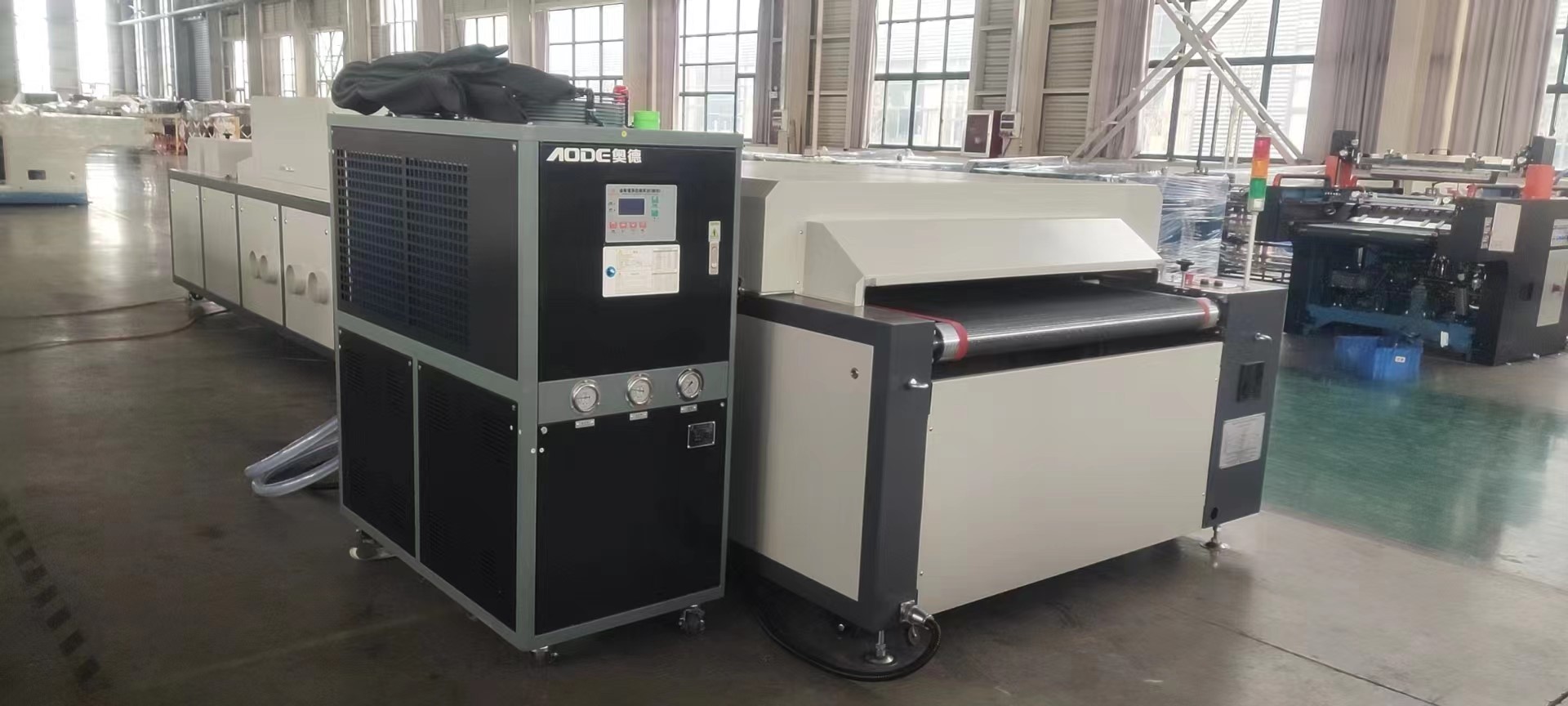

(3) GAC-1050 冷却器
冷却装置与平面输送干燥通道或光固机配套使用，降低固化物的温度；机组需单独外接电源，自带变频传动，可置于干燥通道或光固机后部联机使用，也可单独使用。采用鼓风机送风，高速冷风压降，保证物料温度迅速降低，也有利于卫生纸的顺利输送；整箱采用保温设计，减少空调损失，节约能源。
主要的 技术参数
最大宽度 | 1100mm |
速度 | 0-65米/分钟 |
制冷剂 | R22 |
力量 | 5.5千瓦 |
外形尺寸 | 3100*1800*1300mm |

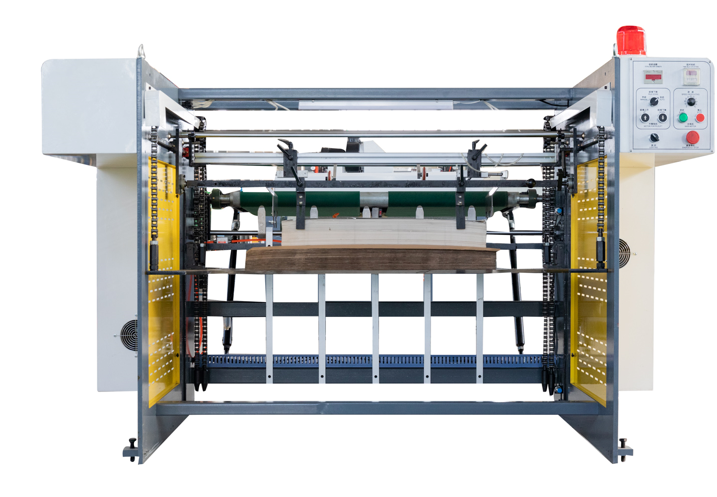

(4)GSZ-1050全自动堆垛机
GSZ堆纸机是全自动滚筒丝印机的配套设备之一，用于收纸、堆纸，提高您的生产效率
特征
1、输送带速度由变频器无级调节
2、落纸台根据物料堆放自动下降，可直接落地，方便叉车装卸物料
3、整台走纸机构采用双轴气缸工作，平稳可靠
4、整机电气控制系统采用正泰、台达控制
5.具有计数功能，可记录收货数量
主要技术参数：
模型 | GSZ-1050 |
最大纸张尺寸 | 1050×850毫米 |
最小纸张尺寸 | 400×350毫米 |
最高时速 | 5000张/小时 |
力量 | 3P 380V 50Hz 1.5KW (5A) |
总重量 | 650公斤 |
整体尺寸 | 1400×1700×1200毫米 |
应用
